soundbrigade Posted - 2006/12/21 : 20:54:48
Under veckostädningen förra veckan lyfte jag upp alla mina låddor och chassin på sängen och dammsög några m2 golvyta för första gången på .... väldigt länge.
På bilden nedan är allt sorterat - rätt rör, trafos och övriga komponenter ligger i rätt burk. Nu gäller bara att slutföra dessa projekt som projekterats så länge. Väl medveten om mina brister och de patologiska hinder jag ska övervinna sätter jag inga tidsgränser utan bara hoppas att maximalt blir färdigställt tills vårens stora DIY-blast går av stapeln. Någonstans fanns det en tråd med lista på folks "att-göra", men hittar den inte utan ska försöka presentera mina med- och motgångar på en egen tråd. Borde kanske lagt på "Medlemmarnas system", men det här är DIY!

På bilden övre raden, vänster till höger: 829SE (stora röda röraskarna), I dosimeterlådan en darling (1626SE) - färdig, Den svarta lådan med vita socklar 832PP, Den blå EC52/GU50 - inte mycket kvar att göra på den - nätswitch.
Nästa rad - mina hålsågar, mina 6550SE-monoblock (klara sedan ett par år!!!),
Första raden - blandat "skrot", 6AQ5PP, 2A3SE och sist en Stealth, 12A6PP - ochså så gott som klar. Två hål ska borras för nätaggregatet.



Hade preppat en bild med tydliga markeringar vad som var var men den har någon ätit upp.
25   L A T E S T    R E P L I E S    (Newest First)
soundbrigade Posted - 2022/02/21 : 22:39:04
Jag har nån sorts existentialistisk syn på saken. Man kanske lever längre då man har så mycket oavslutat ...

quote:
You load sixteen tons, what do you get
Another day older and deeper in debt
Saint Peter don't you call me 'cause I can't go
I owe my soul to the company store
Ryssen Posted - 2022/02/21 : 22:36:28
Ja det är bra att ha mycket på gång.
Då slipper man slappna av alltförmycket..
soundbrigade Posted - 2022/02/21 : 22:32:07
Stora lillsynten har legat på jäsning ett tag. Jag misstänker (minst) ett motstånd sitter fel, trissorna måste lödas på plats och sedan omkopplare och potentiometrar.

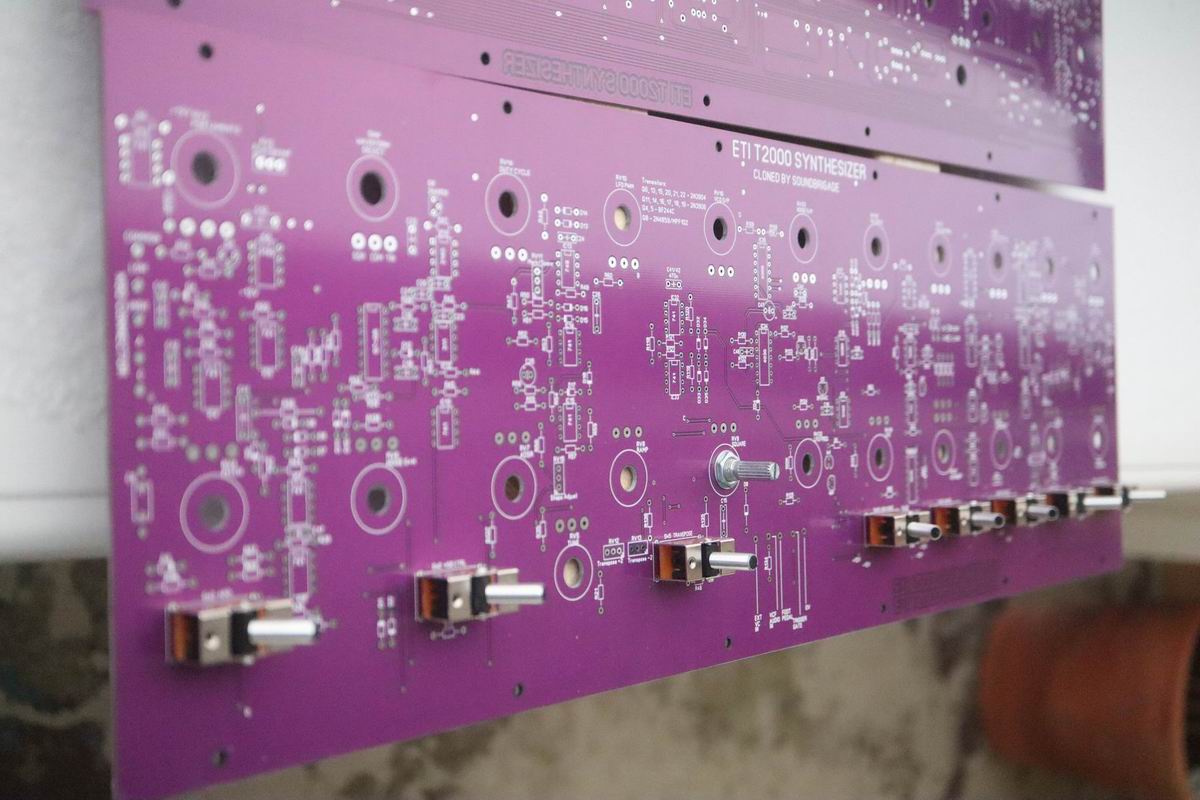

Medan den maskinen jäser, har jag tagit tag i det större syntprojektet - den knuliga modularen. Insett att det är ont om plats så jag har gjort om en del paneler (smalat ner dem) och fler står på tur. Dessutom lackar jag panelerna med sprejlack så de ser mer presentabla ut.
Noterar med viss förskräckelse att det bli fem oscillatorer, minst tre filter, två förstärkare (alla spänningsstyrda), tre lågfrekvensoscillatorer (varav en 4-dubbel) samt en massa roliga plinke-plånk-moduler.
Jag fattas mixrar (planerar för två enkla 6-ingångers DC-mixrar) och en hop enveloppgeneratorer.

OM jag nånsin blir färdig kan det bli ett skönt projekt.

Stereogrejer då ... Jag klippte till ett par bitar vävbakelit på vilka jag måste återuppbygga Pribojen, men med GU50. Men det kan bli ett något senare projekt.





Som om jag inte har mycket på G, googla på:

PAiA Proteus 1
JEN SX1000
Nuova Elettronica LX 520
soundbrigade Posted - 2022/01/03 : 11:04:39
Om den är så klar då. Dessutom måste jag ju testa den med alla dispersionsmäter, hyperinduktorfluoresensregistrator, snakeoilroomoficator osv och se om den lila färgen på kretskortet ger bättre ljud.
Jag har testat och sett att svarta kort låter skit medan gröna och röda är sätt så OK. Gula kort låter dock bäst.
peterh Posted - 2022/01/02 : 22:45:00
Ta med synten till nästa DIY vet ja !
soundbrigade Posted - 2022/01/02 : 15:39:39
Det är som när Clark Griswold är uppe på vinden för att gömma julklappar när han hittar sina gömda julklappar från tidiga jular ...


Delvis till mitt försvar är att jag har fungerande grejer, så behovet av nytt (med rör) är ganska litet. Däremot har jag ramlat ner i syntträsket och några riktiga maskiner som behöver lite mer än kärlek och tankar om att kunna göra stordåd inom genren soundscapes, måste jag ju ha ihop ett gäng sekvensers och annat bös.

Dessutom vill jag gärna dokumentera det.
Ryssen Posted - 2022/01/02 : 15:30:16
Det låter som hos mig det där,projekt som står på kö.
Och under tiden kommer ideer på fler projekt...
soundbrigade Posted - 2022/01/02 : 15:20:44
Jag får skämmas än mer. Jag vet att lösa komponenter hamnat i små plastpåsar och pappaskar i mina många lådor i källarförrådet och jag tänkte att jag skulle försöka samla ihop, sortera och se vad som kunde ingå i nya spännande projekt och hittade mer skräp. Det var en 12W PP-stärkare med 6V6, vilken jag aldrig fick att fungera, nån buffertförstärkare med 6N11 () och en förförstärkare jag lovade bort för 1000 år sedan ().

Det känns som ett moraliskt nederlag och samtidigt som ett finansiellt då det ligger tusentals pengar och bara ... ligger.

Men så satt jag häromdagen och tittade på och plockade in coola kretsar i varukorgen. Det var spänningsstyrda filter, oscillatorer, förstärkare en och annan lågfrekvensoscillator och en enveloppgenerator. Tror det blev 7 kuliga kretsar som tillsammans skulle kunna bli en fysiskt liten men himla kraftfull synt.
Jag tömde varukorgen och släckte ner det fönstret och insåg att jag hade nog redan.

Jag låter nog mina gamla projekt samla lite mer damm och spindelväv och ser till att slutföra det här projektet.




Vad tar vi sen då - Luxmannen kanske?! Eller den där 12B4A ...
soundbrigade Posted - 2021/12/10 : 19:07:34
När jag letade efter en låda att stoppa en av dessa kinaförstärkare (2.1) i, var jag tvungen att lyfta undan 12B4-stärkaren ovan. Den finns UPPE I LÄGENHETEN och bara ber om nån enstaka sladd, lite lödtenn och fyra skruvar.
Kanske dags att slutföra #8230;.

Med tanke på tråden med småförstärkarfunderingar känns det som en tanke att ansluta huset alla (tre) färdiga rörförstärkare och se hur de beter sig med mina högtalare. Det blir 0.75, 3.5 resp 5W. Och samtidigt se hur illa det är ställt med mina monoblock.
soundbrigade Posted - 2019/10/14 : 21:43:09
Jag skeppade iväg några bilder på det jag hoppas ska vara mitt draglok vid triodträffen i TRID-träfftråden.

Här är lite fler bilder. Det känns egentligen mer angeläget att bygga klart något av alla tretusenfemhundrasjuttiofjorton projekt nedpackade i bananlådorna i källaren, men inspirerad av ElTimpas bygge på SEF var jag bara tvungen ...

Så här är bilder och slikt:

Schemat


Ingående delar. Lådan från H&M Home (H&M har lådor perfekta för sådana här projekt och de är ganska billiga.)


Några hål borrade.




Mitt favoritlim. Sitter som berget och är lagom segt.


DC/DC-omvandlaren justerad.


Det är känt att blått ljus snabbar upp elektroner och därmed minskar distortionen.


Egentligen inte så mycket kvar att göra men men ...
soundbrigade Posted - 2019/08/28 : 11:10:38
Hustrun är hemma på en kort sejour och då ligger det mesta byggande nere. Mesta byggande är mina syntmoduler och lite trix för att få igång en färdigbyggd synt och ta fram en mönsterkortslayout till en Moog-synt.

DOCK, väldigt inspirerad av ett skönt bygge på Elektronikforumet har jag tagit hem två DC/DC-omvandlare, 8-32V till 45-390V. för att testa till något snarlikt där jag gärna kastar in ett par Subminrör - 5902. Jag har så jag kan köra SE eller PP eller både ock (trafar och rör finns). Eller 6AQ5/6N1P ...
Min tanke var att mata med ett 12V batteri och förhoppningsvis kunna släpa med mig till Triodträffen senare i höst.

soundbrigade Posted - 2019/05/22 : 16:10:20
Mina rörprojekt hamnar bara längre och längre ner i källaren, bildligt och bokstavligt.
Beställde häromdagen kort och PIC till resp kvantiserare och arpeggiator.
Hade jag tänkt på det innan jag körde till Skövde igår kunde jag tagit med en låda rör, vilka jag aldrig kommer att använda (vad jag vet) om jag nu inte får ett otroligt STC-ryck. Jag har ju några 2,5/3,5/5K SE-trafar och lagom bra rör och i "onödiga" lådan finns ett gäng småsignalpentoder lämpliga att nyttja till STC-kopplingarnas strömgeneratorer.

Mina tvåvägare ligger och väntar på en skruvmejsel och lite lim att fästa upp delningsfiltren med.
ztenlund Posted - 2019/05/19 : 14:45:24
Nixierör väcker ett viss habegär...
henrickpettersson Posted - 2019/05/18 : 15:10:41
ahh...en sådan där har man varit lite sugen på att bygga själv
soundbrigade Posted - 2019/05/17 : 22:23:54
Och det är RÖR på väg in.

Det är ju lite roligt att samma teknik som användes till VFD-displejer (var det tårta-på-tårta?) används till (förstärkar)rör, läs Korg Nutube.
Om man kan använda Nixierör till audioförstärkare vete hundan, men jag har sex nixierör på väg in. Och ett mönsterkort att montera dem på, och ett trächassi att montera det hela i.
Äldste garbben har bett mig löda ihop en nixieklocka och vi bestämde oss för en från Kama-Labs. Man kan styra lite lysdioder så de lyser i olika färger (inte blott blått).
Anar snabb transport och 10 dagar i tullen.

Inom parentes, firman har fått höga poäng i ett nixieforum.

soundbrigade Posted - 2019/05/16 : 22:54:28
Jag tillägger att jag hittade TRE novalsocklar för mönsterkortmontage men på en av bilderna ovan ses TRE oktalsocklar och det var exakt det antal jag hade så jag fuskade till de svarta socklarna på bilden ovan, vek ut lödtabbarna och lödde ner dem på kortet. Jag hoppas att de sitter hårt nog. Att få rören är nog inte problem men det skulle kanske kunna bli bekymmer vid urtagning av desamma. VI CHANSAR!!!!
soundbrigade Posted - 2019/05/16 : 13:57:48
Det var bra uttryckt.

Vi är väl några som har våra perioder då vi orkar utföra jobb, och så länge inte SI-krigare står med dragna AK47-or eller Alabamas ärkedomstol utfärdar en fatwa som förbjuder avbrott av projekt, får man kämpa med sig själv så gott det går.
Det kommer ju dagar när man är full av serotonin och myrsyra och orkar köra några veckor.
abbot Posted - 2019/05/16 : 13:54:20
När man bygger ska man ju ha en hand i fickan för att inte bli stekt. Om man med den andra handen tar sig i kragen kan ju intet bli uträttat. Bara en tanke, Helge...
soundbrigade Posted - 2019/05/16 : 12:12:49
PS. Jag ska se om jag kan se vilka bilder som försvann i utrensningen och försöka återställa.
soundbrigade Posted - 2019/05/16 : 12:03:46
Noterar att mina yviga yxhygg har rensat bort massa bilder från mina trådar. I ett försök att bringa ordning i saker och ting på mina diskar har jag gått hårt fram för att rensa ut dublettfiler vilket spridit sig ut till min sajt, varifrån jag länkat in bilderna.

Nu ska det sägas att jag har flyttat in i ny lägenhet och på andra ställen har jag gnällt över hur liten den är. Mina STORA Sonido-lådor får nästan plats men mina små horn får nog söka sig en ny husse/matte.

Alla förstärkarprojekt (oavslutade) ligger i olika banankartonger i källaren och jag har lovat mig att bringa ordning här på tredje våningen INNAN jag tar itu med gamla projekt ... nästan lovat.

En del saker har inte hamnat i källaren. De flesta av mina syntprojekt finns i lägenheten och det är dessa som får full (nästan) uppmärksamhet nu. Eftersom de här grunkorna också är av ljudisk karaktär kan de få en kort beskrivning här. Om man inom audiovärlden vill ha så odistorderat ljud som möjligt (eller, vilket ofta är fallet bland Hi-End-folk, så mycket intermodulation och klirr det bara går) gäller delvis det motsatta bland synt-folk; en synt ska ha en viss karaktär varför gamla sunkiga OPAmpar som 741 eller VCA-kretsar som CA3080 är helt acceptabla.

Det större projektet är en 32-stegs sekvenser. Kankopplas till en 2X16-stegs också. Panelen skar en kille på EF upp och lådan har jag snickrat ihop. DEn ska putsas och få en lite grönaktig bets.
Jag har ett gäng styrkort till den och förväntar mig att PostNord levererar en påse komponenter till sekvensern idag.

Vad gör en sekvenser?
Kort: den "skannar av" 32 potentiometrar, en efter en och skickar ut spänningen från dessa i en sekvens en puls för varje steg. Spänningen styr en oscillator i synten och pulsen triggar olika enveloppgeneratorer för att justera klangen.



Jag måste ju ha något att skicka in min styrspänning i, så jag har två (tre) DIY-syntar. På bilden ses en udda sak till vänster; en komplett synt byggd på SN76477, en ljudkrets från TV-spelens guldera. Där finns också Ray Wilsons (MFOS) enkla SoundLab, egentligen en ljudgrunka, vilken kanske inte direkt var avsedd att ses som en RIKTIG synt.
Slutligen syns till höger ett gäng skumma moduler som också har en del att göra med att skapa egna melodier.
Soundlab-synten håller på att få en panel som tillsammans med småmodulerna ska sättas i ett eget konstruerat rack (19" x 7"). Det kommer säkert fler kul saker som nån gång ska byggas, så det kan bli ett stort rack till slut ... kanske.



Jag har ytterligen komplett synt, också i slutfasen. Den bygger på SoundLab men är större och betydligt mer anpassad efter gängse syntnormer.

I högarna finns enkla ljudmojänger (för barnen), några gitarrmoduler, bland annat en eko-modul. Hur kul som helst!

Jag håller på att sakta sakta sakta planera för att göra något vettigt av Pribojen. Den modifierades för cirka 25 år sedan, från 50W tetrod-PP klass (A)B till 12W pseudo-triode klass A.
Transformatorerna är mer än biffiga (säkert goda för en bit över 70W) varför 12V känns bortslösat. Dessutom är originalrören av ganska usel kvalitet - opålitliga.
Så jag har köpt ett förstärkarkort för en standard PP-förstärkare med EL34 och har det snart färdigt. Missar jämt att beställa de sista kondingarna från Electrokit ( ), men jag får jobba med att stöka till förstärkarchassit så kortet får plats.
Troligen kör jag med 6L6 eftersom jag har ett otal sådana. Det får bli mitt ljudbidrag den här gången.







Om nu någon tycker att det bara är att ta sig i kragen och bygga klart, kan jag fundera över om samma resonemang funkar på folk med schizofreni: rösterna du hör är inte riktiga så sluta lyssna på dem och var normal för fan ...
soundbrigade Posted - 2019/02/01 : 17:50:45
Jag hade några Nu-rör över och ett hamnade i en distpedal till elgitarr (inte riktigt färdigt och ett ville jag ha i Milletts hörlursförstärkare så jag beställe mönsterkortet och alla komponenter från Mouser enligt BOM. Häromdagen kom Muserordern och snabbt som en rostad polarräv lödde jag ihop allt. Fattas (egentligen inte men är mitt uppe i att packa allt inför en flytt) en väggvårta på 24V och så höll jag en adapterkontakt 6,3-3,5mm i min hand helt nyligen ...

Så här ser det hela ut färdigmonterat.



Jag blev lite knasig när jag öppnade lådan från Mouser för plastburken som allt skulle monteras i såg lite låg ut, men locket ska ju inte på!
soundbrigade Posted - 2018/09/05 : 20:50:55
Kruxet är ju att man vill ju kunna se röret. Och Millett har ju satt röret mitt i, så det finns liksom inte mycket att göra.

Stomboxkortet jag beställt har ett separat kort för röret så man kan ju trixa till det på något sätt:
https://www.pedalpcb.com/product/nudrive/
peterh Posted - 2018/09/05 : 20:31:18
Cool !!
soundbrigade Posted - 2018/09/05 : 13:37:56
Det är ju skit att forumet är så trekantigt och att man inte kan ladda upp bilder direkt. Jag har i alla fall snott ihop förförstärkaren rent mekaniskt men har lite lödning kvar.

Jag stoppar min förförstärkare i en liten fin trälåda från HM Home, bultar fastar allt på ett "lock" av plexiglas. Lådan täcker jag nog på insidan med hushållsfolie (aluminium).
Jag har borrat (usch!) och lackat plexin men lämnat (avsiktligt) ett oregelbundet fönster åt röret.
Ska bara värma lödkolven.
MINUS: kommer nu inte åt skruvplintarna eller justerpotarna för bias. Fast jag kan ju löda på undersidan och kanske tom flytta potarna till undersidan av kortet med.

Jag har ju två rör kvar varav det ena ska hamna i Milletts hörlursförstärkare. Kortet kom för en månad sedan men av någon orsakar vänatr jag redan 1 1/2 månad på komponenterna från Mouser. Det andra röret hamnar i en gitarrpedal till vilken jag fått hem komponenterna (Electrokit) medan kortet har hamnat i PostNords odrägligt lååååååååångsammmmmmmmmmmmmmmmmmma hantering.

Bilder:













soundbrigade Posted - 2018/07/21 : 23:31:48
Men man kommer till ett läge där man liksom inte känner av ångesten längre ...

Jag har ju två rör till, och de kostar ju runt 400:-/styck, så något måste jag göra med dem. Tittar på Milletts hörlursförstärkare.
