T O P I C R E V I E W |
Ryssen |
Posted - 2012/03/24 : 18:34:48 Då mina gammla trådar har en förmåga att bli arkiverade innan dom är färdiga startar jag en ny. Då jag lyckat få igång min subförstärkare har jag gjort ett par mätningar på min TH Sub De sidohögtalare jag använder är 2 vägs
TH subben:

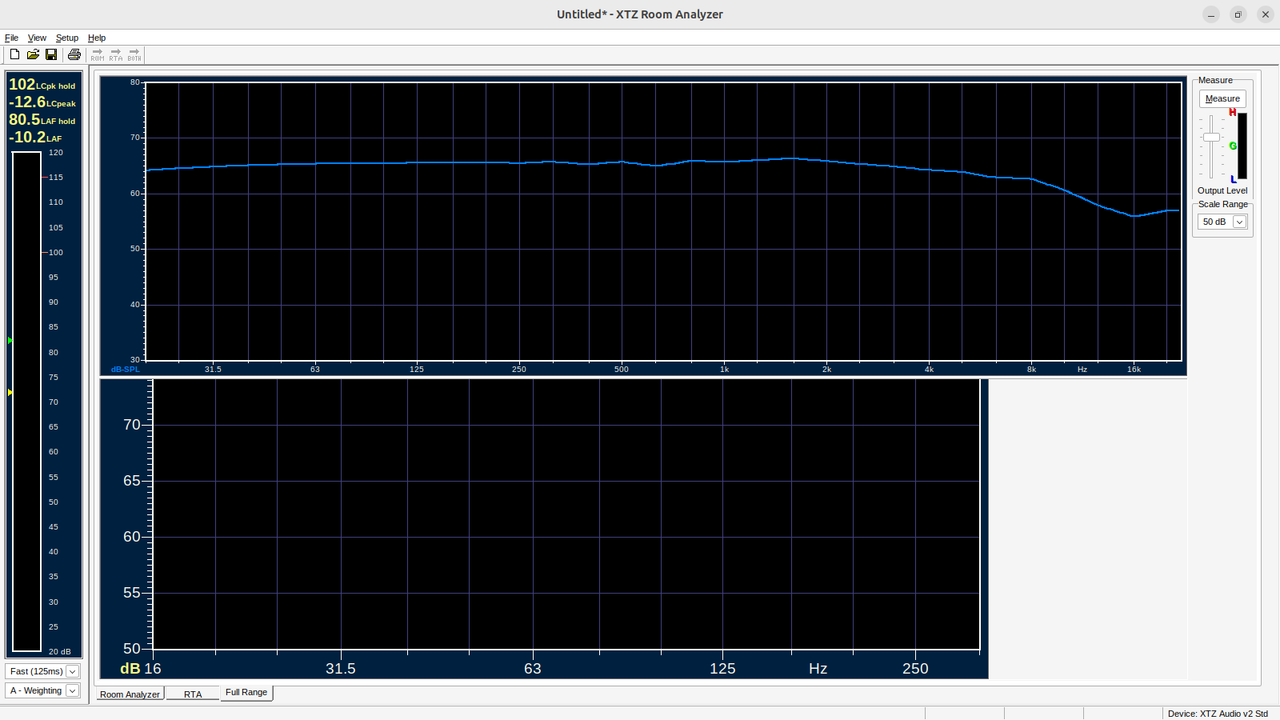

Mätning i mynningen på TH:

Det ser ju ut precis som på simmen om inte bättre.

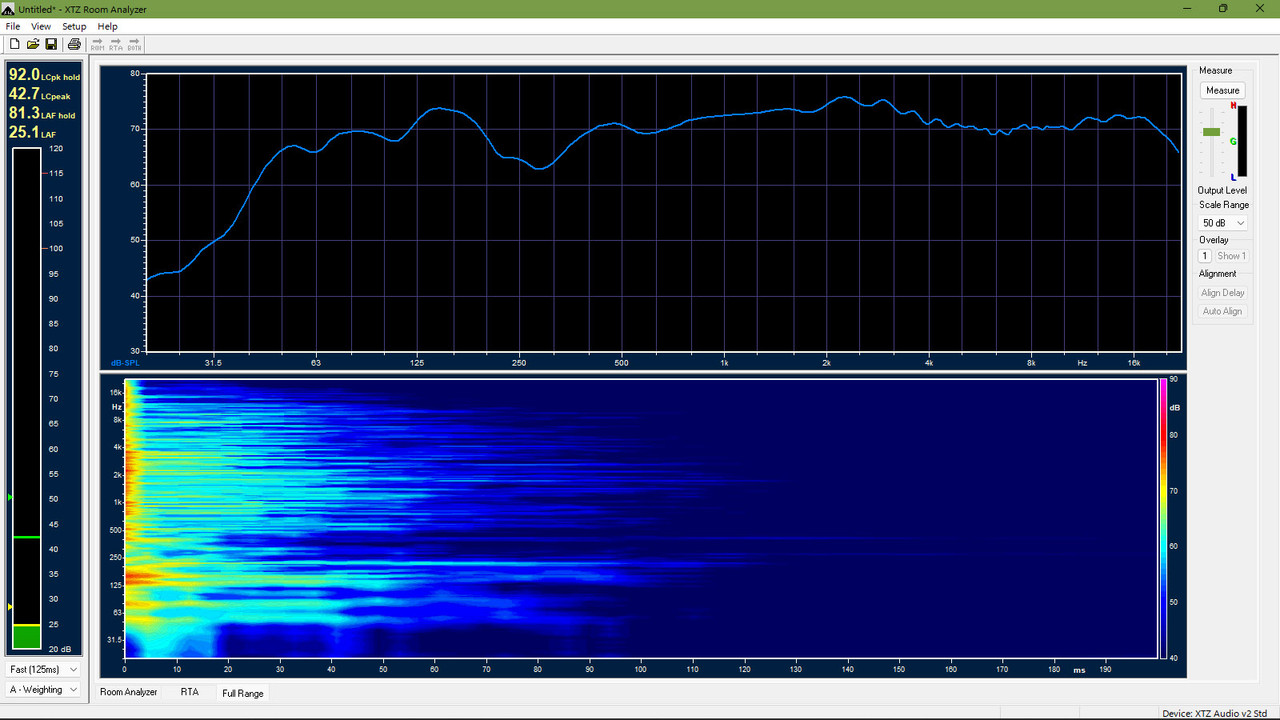

1meter från mynningen ser det ut såhär!:

Varför?Är detta normalt? |
25 L A T E S T R E P L I E S (Newest First) |
Fuling |
Posted - 2025/07/14 : 01:18:39 quote: Det är svarta ringen vänd mot negativa matningen då?
Så tolkar jag databladet, ja. |
Ryssen |
Posted - 2025/07/13 : 14:58:02 pdf om ström dioder. https://www.semitec-global.com/uploads/2022/01/P22-23-CRD.pdf Edit:Det är svarta ringen vänd mot negativa matningen då?
|
Fuling |
Posted - 2025/07/12 : 19:50:04 Tveksamt. På en färdig krets kanske det går att mäta sig fram till någon skillnad vid stora signaler men på linjenivå borde det inte vara någon märkbar skillnad tycker jag.
Värt att påpeka också att det där med konstantströmsdioder och en låg minusmatning bara är en idé som rimligtvis borde fungera, inget jag har testat eller egentligen ens sett nån annan testa heller. Om dioderna uppför sig som jag föreställer mig att de gör så bör det fungera lite bättre än med motstånd.
|
Ryssen |
Posted - 2025/07/12 : 19:24:32 Spelar det någon roll om den negativa spänningen är -12 eller -15v. |
Ryssen |
Posted - 2025/07/12 : 16:42:01 På tal om att saker inte låter som förväntat,några år sedan byggde jag denna https://www.diyaudio.com/community/threads/salas-dcg3-preamp-line-headphone.296406/ När jag lyssnade på den lät det inte naturlig det lät konstgjort på något sätt.Så jag satte in anonns på diyaudio och sålde den..... |
Fuling |
Posted - 2025/07/12 : 12:44:17 Jag brukar köra med 1N4007 eller liknande. Vet inte hur viktigt det är med skyddsdioder när den negativa matningsspänningen bara är något tiotal volt. |
Ryssen |
Posted - 2025/07/12 : 10:49:37 Ok är det 12v zenerdioder det eller? |
Fuling |
Posted - 2025/07/12 : 00:00:10 Det är nog en god idé. Undrar om man borde lägga in skyddsdioder mellan galler och katod också så att det inte blir tok vid uppstart. |
Ryssen |
Posted - 2025/07/11 : 23:58:13 Ok gridstoppers it is then. |
Fuling |
Posted - 2025/07/11 : 22:21:56 Ja, det duger nog med hur små motstånd som helst då de inte behöver hantera nån effekt alls. Helst kolmassamotstånd för induktansens skull. Jag hade nog inte vågat köra utan stoppers till ECC88, det är väl ett HF-rör med ganska hög branthet. |
Ryssen |
Posted - 2025/07/11 : 21:16:30 I fallet med gridstoppers så om man använder 1/6w resistorer med en diameter på 1,9mm gå att få dom mellan benen på sockel i allafall dom socklarna som jag använder. Förresten hur viktigt tror du det är med gridstoppers om man använder Ecc88? |
Ryssen |
Posted - 2025/07/10 : 10:44:09 Nej det är bara 2 lager på kortet. Det som visa på schemat är ju endast en pil Neråt som symboliserar jorden det är junästan bara jorden som det är fel på. Om det blivit nån miss i programmet vid överföringen till kretskort i programet Spånar jag....
|
Fuling |
Posted - 2025/07/10 : 00:17:45 Pete Millett verkar ju ha koll, känns konstigt att han gjort ett kort med så många fel på. Det är inte så att motstånden och kondingarna är anslutna till jord via genompläteringarna eller nåt sånt? Svårt att se på bilden. |
Ryssen |
Posted - 2025/07/09 : 20:23:47 Ok |
Fuling |
Posted - 2025/07/09 : 20:21:39 Hmm, börjar kännas som att det är så mycket som behöver ändras på de där korten att det krasst sett kanske är mindre besvärligt att bygga p2p från början.
Jag har eventuellt ärenden åt ditt håll i morgon framåt kvällen, jag hör av mig i så fall så kan jag låna hem ett kort så att jag kan vrida och vända på det under lampan hemma i soffan och se vad som går att göra och inte. |
Ryssen |
Posted - 2025/07/09 : 19:09:51 Har fått korten nu.

Tyvärr så hittade jag lite till ofullständia saker.Jordningen på in och utgångs sidan,motsåndena är inte jordade.Samt jorden på dom stora elyterna fattas.(Jag lider ju inte av det när jag ska köra stabiliserat). Det går väl att ordna med lite koppar tråd. Vet inte hur han kunnat släppa ett så ofullständigt kort.
Fuling har du vägarna förbi så kan du få ett kort,och se vad du hittar.. Ja annars kan väl jag åka. |
Fuling |
Posted - 2025/07/09 : 01:36:54 Helst borde väl trissorna ska hålla för hela spänningen från plus till minus, typ 47V då, men jag antar att Nelson vet vad han pysslar med. Har nåt minne av att han har nån kommentar på det i byggbeskrivningen också? |
Ryssen |
Posted - 2025/07/09 : 01:16:47 Nu vid rätt bias så är spänningen 23.6v. Tror jfetarna tål 40v. Maximum Drain-Source Voltage: 40 V |
Fuling |
Posted - 2025/07/09 : 00:40:24 Ja, strömmen ska väl vara rätt innan spänningen stämmer. Vet inte hur noga det är med spänningen, Mosfetarna tål väl men Jfetarna ligger lite på gränsen har jag för mig. |
Ryssen |
Posted - 2025/07/08 : 20:53:54 Spänningen sjunker när bios ökar...naturligt vis.  |
Ryssen |
Posted - 2025/07/08 : 19:49:15 Ja första försöket blev ett fiasko.ingen kräm till trafon trodde först att säkringen gått.men nej.grubblerier...ahh strömbrytaren måste vara på oxå...Sedan gick det bättre.Vred upp till full spänning,och det verkar banne mig som att röken är kvar inne i komponenterna... Har gjort en grovinställning av bias och väntar att kylflännsarna ska bli varma. Men spänningen är några volt högre, 26v ska väl på papperet vara 23v tror jag.Ska väl gå lika bra antar jag. |
Fuling |
Posted - 2025/07/08 : 12:07:02 Nå, är röken kvar i komponenterna eller har den smitit ut? |
Ryssen |
Posted - 2025/07/07 : 22:51:42 Snart dax för den stora stunden,vrida upp variaccen och ställa bias. Men det tar vi en annan dag,sent nu...
 |
Fuling |
Posted - 2025/07/06 : 21:48:34 quote: S-103T är ytmonterad den kan jag inte använda..
Den hålmonterade heter tydligen E-103 ser jag nu. |
Fuling |
Posted - 2025/07/06 : 21:42:54 Tror inte två konstantströmkällor i serie blir nåt vidare, nej. |
