FREDRIK E
Member

102 Posts

Posted - 2021/12/17 :  08:58:16  Show Profile Send FREDRIK E a Private Message  Reply
Ok, så pass skillnad ändå med 5 cm, testhornet är ju som sagt 40 cm, jag hann kapa innan du simmade första gången. Helt klart ska jag ju bygga i 45 cm bredd om det blir bygga av, har inte haft möjlighet att flytta hornet ännu och testa med annan drivning, det får bli i helgen, bra då att jag monterade hjul på schabraket. Hoppas jag får micken idag, spännande om jag kunde få till en mätning.

Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2021/12/18 :  16:07:33  Show Profile Send FREDRIK E a Private Message  Reply

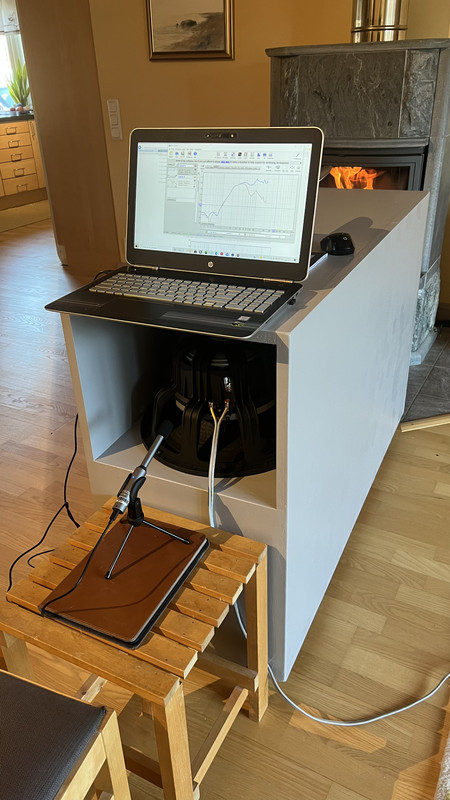

Jag har fått hem mätmikrofonen nu, kalibrerat och mätt lite grann, lite förvånad över resultatet i flera avseenden.

Mätningen på Tham bekräftar väl i stort vad jag har känt, den dyker efter 50Hz. Blir däremot förvånad över Suben, ca -6dB vid 20 Hz, trodde aldrig den gick så pass djupt. Fullregistermätningen är gjord utan kompensation/eq.

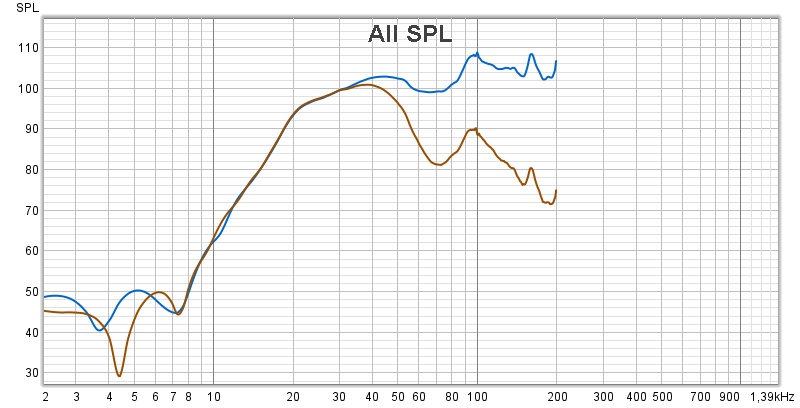

Mätning i hornöppningen på suben med och utan delning vid ca 70Hz

[url=https://postimg.cc/2qSQd9rF][/url]

[url=https://postimages.org/][/url]


Mätning i hornöppningen på Tham12 med delning vid 150Hz

[url=https://postimages.org/][/url]


Mätning fullregister vid lyssningsposition

[url=https://postimg.cc/JyjskbBc][/url]

[url=https://postimages.org/][/url]


Edited by - FREDRIK E on 2021/12/18 16:21:52
Go to Top of Page

FForsman
100.000-klubben

2592 Posts

Posted - 2021/12/18 :  22:08:35  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Upplever du fortfarande att det saknas något längst ner i basen? Om sista simuleringen i posten ovan är i lyssningsposition ser det mycket lovande ut. Med rumsstöd ser du ut att ha fullt tryck hela vägen ner till 20 Hz.

Kolla om musiken du spelar innehåller de lägre registren. Jag kan ha ett par tips om du vill annars.



Ett forum blir till det som medlemmarna bidrar med. Skriv!

Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2021/12/19 :  00:05:40  Show Profile Send FREDRIK E a Private Message  Reply
Det blev helt annorlunda med det kraftigare steget, faktiskt riktigt bra, rejält tyngd i basen och då har jag ändå inte gjort några direkta justeringar ännu, ska ta tag idet och mecka lite mer där. Kör basen genom ett DBX223xl, det inbyggda highpass filtret där går inte att justera, det ligger fast på alltför höga 40hz, jag har därför inte använt det, trist för jag tror det skulle behövas, vid lite högre nivåer så jobbar konen på rätt så bra.

Skulle nog kunna leva med detta ljudet, men både jag och framförallt frun känner tyvärr att lådan blir väl stor och svårmöblerbar, får väl se efter helgerna men det är inte så troligt att jag fortsätter och bygger det riktiga hornet. I så fall finns det risk att jag istället bygger två slutna lådor i samma footprint som Tham med B&C 18DS115 och mycket eq.
Go to Top of Page

FForsman
100.000-klubben

2592 Posts

Posted - 2021/12/19 :  00:30:41  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
B&C 18DS115 är en riktigt cool driver också. Vilka roliga prylar du jobbar med

Ett forum blir till det som medlemmarna bidrar med. Skriv!

Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2021/12/26 :  14:48:22  Show Profile Send FREDRIK E a Private Message  Reply
Det dök upp ett par lådor från Prophon#128513;#128513;


[url=https://postimg.cc/n9L35ySc][/url]

Go to Top of Page

martinsson
100.000-klubben

3311 Posts

Posted - 2021/12/27 :  06:35:13  Show Profile  Visit martinsson's Homepage Send martinsson a Private Message  Reply
Sånna paket är roliga, öppna för tusan :)


martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/
Go to Top of Page

FForsman
100.000-klubben

2592 Posts

Posted - 2021/12/27 :  12:42:46  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Stooora lådor

Ett forum blir till det som medlemmarna bidrar med. Skriv!

Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2021/12/27 :  16:08:13  Show Profile Send FREDRIK E a Private Message  Reply
Har tänkt länge att bygga ett stativ för diskanten, dels ligger den ju för långt fram i förhållande till trähornet nu, dels är det lite jobbigt att den ligger lös, borde väl inte vara en nackdel ljudmässigt om den kommer upp ca 10 cm heller.


[url=https://postimg.cc/mtqFBwt7][/url]


Jo det blev som jag befarade, det stora TH blev inte godkänt i vardagsrummet, får se om det går att trycka in det i biorummet. Så nu har jag blivit med 18 tums basar igen (hade gärna kört på 21 tum med det saknas några cm på bredden för att det ska passa) närmare bestämt B&C 18DS115, tanken är två slutna lådor runt 150 liter styck med måtten 550*520 mm i botten, dvs samma som mina Tham12. Antar att det lär behövas en hel del eq och effekt för att det ska funka?


[url=https://postimg.cc/cr5f6W5g][/url]

Edited by - FREDRIK E on 2021/12/27 16:17:45
Go to Top of Page

Imperial
Medlem i AÖ

2646 Posts

Posted - 2021/12/27 :  16:23:13  Show Profile Send Imperial a Private Message  Reply
Vackert!
Dom e feta å svåra m waf faktorn.
Men 150L e ju nätt.

Du har ett coolt system!
Blir lite avis.
Ja har köat för min lya å har känsliga grannar så lätt drivet här funkar inte

Rör å tillbehör när jag är med i matchen.
jbl2480@hotmail.com
Deltidare på Hifikit
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2021/12/28 :  19:42:37  Show Profile Send FREDRIK E a Private Message  Reply
Tack för det, det låter helt ok med.
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/01/31 :  19:48:49  Show Profile Send FREDRIK E a Private Message  Reply
Har kommit en bit på väg med dom slutna lådorna, men det går inte fort. Idag har jag monterat stag i ena lådan, sågade 50 mm breda ribbor av 24 mm plyfa , rejält med lim och skruv på det, hoppas det håller.


[url=https://postimg.cc/qzM94QVV][/url]


[url=https://postimg.cc/XrrmyJYs][/url]

Go to Top of Page

FForsman
100.000-klubben

2592 Posts

Posted - 2022/01/31 :  22:02:56  Show Profile  Visit FForsman's Homepage Send FForsman a Private Message  Reply
Stabilt!

Ett forum blir till det som medlemmarna bidrar med. Skriv!

Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/01/31 :  22:41:48  Show Profile Send FREDRIK E a Private Message  Reply
quote:
Stabilt!


Jag kan inte göra så mycket mer tycker jag, men ser nu att jag glömt två stag mellan bakstycket och mittenstaget, klantigt Fortsättning i morron.


Edited by - FREDRIK E on 2022/02/01 08:17:19
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/02/14 :  18:56:33  Show Profile Send FREDRIK E a Private Message  Reply
Baffeln limmad, skippade skruvarna. Tycker inte lådorna är så stora men fan vad otympliga dom är att hantera ändå.


[url=https://postimg.cc/5X9n99md][/url]

Go to Top of Page

Amatören
100.000-klubben

1783 Posts

Posted - 2022/02/14 :  20:13:06  Show Profile Send Amatören a Private Message  Reply
Tycker det ser tvingande bra ut!
Skruv är överskattat!
Ska bli spännande att se mätningar på dessa bestar sen.
Bra jobbat!

"Amatör, med JBL, Beyma, 18-Sound, AE, DUAL, Ortofon, BSS, Xilica, NCore och Yamaha!"
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/02/18 :  10:50:38  Show Profile Send FREDRIK E a Private Message  Reply
Inte går det fort, men lackat 2 gånger nu, förhoppningsvis spelar dom i helgen


[url=https://postimg.cc/k63GDDQt][/url]
Go to Top of Page

sladdbarn
Member

2845 Posts

Posted - 2022/02/18 :  12:09:28  Show Profile Send sladdbarn a Private Message  Reply
Snygga lådor! Hur kommer det sig att du valde B&C 18DS115?

Drömmer om bra ljud...
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/02/18 :  14:17:24  Show Profile Send FREDRIK E a Private Message  Reply
sladdbarn: Tanken var ett kralligt element som funkar i en mindre låda och klarar mycket eq och effekt, tyckte detta passade in på det. Sen verkar det ju sitta i PSA:s 18" subbar, då kan det ju inte vara dåligt? https://www.powersoundaudio.com/products/s1812


Edited by - FREDRIK E on 2022/02/18 14:20:12
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/02/18 :  14:41:15  Show Profile Send FREDRIK E a Private Message  Reply
Fick tag på ett Powersoft slutsteg, 2*2,5 KW bryggat, som sagt hoppas det blir bra tillsammans med basarna, annars får jag skaffa en köpesubb



[url=https://postimg.cc/750trJtG][/url]
Go to Top of Page

sladdbarn
Member

2845 Posts

Posted - 2022/02/21 :  12:04:56  Show Profile Send sladdbarn a Private Message  Reply
quote:
sladdbarn: Tanken var ett kralligt element som funkar i en mindre låda och klarar mycket eq och effekt, tyckte detta passade in på det. Sen verkar det ju sitta i PSA:s 18" subbar, då kan det ju inte vara dåligt? https://www.powersoundaudio.com/products/s1812


Alltid kul att veta hur personer resonerar, det är ju ett riktigt
monster till högtalare

Kollade på deras hemsida, märkligt hur deras slutsteg kan ge ut mycket
mer effekt än vad dom kan matas med....

Drömmer om bra ljud...
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/02/21 :  17:25:35  Show Profile Send FREDRIK E a Private Message  Reply
Basarna spelar, förvånansvärt bra dessutom, hade inte väntat mig att de skulle gå så pass djupt utan eq.

I stort sett klar med snickeriet, ska bara färdigställa diskanstativet och bygga ett elementskydd för 12 och 18 tummaren i frästa Jatobaträ profiler.

Tycker dom blev snygga, men dom är inte små
[url=https://postimg.cc/dLnfWZkN][/url]




En liten felkalkylering, de skymmer tv:n, frun är inte helt nöjd...
[url=https://postimg.cc/K4Qz5QN6][/url]




Lådorna passar hyfsat att stapla i olika konfigurationer, här ett alternativ för att få ner höjden.
[url=https://postimg.cc/G8xpVj1s][/url]



Ja det är ju en bildtråd så varför inte
[url=https://postimg.cc/bsqMH9J2][/url]



Mätning på en bas ca 15 cm från elementet, filter DBX223 delar vid ca 70Hz.
[url=https://postimages.org/][/url]



Mätning fullregister i lyssningsposition lila med bas inkopplad, grön urkopplad, svårt att mäta för en amatör, det blir stora variationer beroende på var i rummet jag mäter.
[url=https://postimages.org/][/url]


Jag tycker inte mätningarna riktigt bekräftar hur jag upplever ljudet, dippen över 2kHz förvånar, jag skulle absolut inte vilja justera den alltför mycket. Och om man ska tro på mätningen i basen verkar det ju inte finnas nåt större behov av eq där heller? Ja kanske 5-7 dB runt 20 Hz och lika mycket vid 30Hz, men i DBX223 filtret finns inga sådana möjligheter, behöver isf skaffa ett Driverack till...

Alternativet är kanske att göra tvärtom och köra bas, tham12 och midbasen via Driveracken och dela mellanregistret med DBX223, känner mig inte helt bekväm med det bara. Finns en hel del att fundera på.


sladdbarn: jo det är väl nåt elektriskt, men kollar i manualen och vid 1/4 av full effekt så drar steget 1772 W, får nog säkra upp kåken





Edited by - FREDRIK E on 2022/02/21 17:30:47
Go to Top of Page

martinsson
100.000-klubben

3311 Posts

Posted - 2022/02/21 :  19:09:45  Show Profile  Visit martinsson's Homepage Send martinsson a Private Message  Reply
Tjusigt värre, kan tänka mig att det låter kalas, du har nog distortionsnivåer som väldigt få kommer till, ställer fråga som nästan gör lite ont men... behöver du verkligen THAM12 i den setupen?

martinssons DIY funderingar och projekt - http://www.martinsson.cc/blog/
Go to Top of Page

Amatören
100.000-klubben

1783 Posts

Posted - 2022/02/21 :  22:14:32  Show Profile Send Amatören a Private Message  Reply
quote:
En liten felkalkylering, de skymmer tv:n, frun är inte helt nöjd...
Byt fru!

Jäklar vad bra det blev!

Häng inte upp dig för mycket på mätningarna. Se dem som indikatorer på vad som är "rätt" och "fel". Låter det bra så är det bra!
Om du jobbar lite mer med delningen mellan 18" och THAM12 så är du hemma. Eller gör som Martinsson menar, prova utan THAM12.

"Amatör, med JBL, Beyma, 18-Sound, AE, DUAL, Ortofon, BSS, Xilica, NCore och Yamaha!"
Go to Top of Page

FREDRIK E
Member

102 Posts

Posted - 2022/02/21 :  22:53:26  Show Profile Send FREDRIK E a Private Message  Reply
quote:
Tjusigt värre, kan tänka mig att det låter kalas, du har nog distortionsnivåer som väldigt få kommer till, ställer fråga som nästan gör lite ont men... behöver du verkligen THAM12 i den setupen?



Tackar, jo den tanken har slagit mig också, delar idag mellan tham och midbas vid 150 Hz, det skulle kanske inte funka mellan bas och midbas, ska jag slopa tham får jag nog ändra delningen till 80-100 Hz nånstans, men känner att det blir en kompromiss, tham låter jäklig bra och gör sitt jobb bra, men jag ska testa utan dom framöver.

Just nu så delar jag faktiskt inte tham nedåt i frekvens utan de får jobba så långt ner som de kan.

Edited by - FREDRIK E on 2022/02/21 22:54:24
Go to Top of Page
