| Author |
 Topic  |
|
Ryssen
100.000-klubben
8983 Posts |
 Posted - 2025/07/05 : 22:04:03
|
Strömdioden E-103 har Maximum Peak Operating Voltage:30v.
Vad innebär det? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
 |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/05 : 22:17:41
|
Gissningsvis att den tål max 30V.
Lite snålt i en rörkrets kan jag tycka, även om det borde räcka så länge minusmatningen ligger på kanske -12V eller så och filtret jobbar på linjenivå.
Tyckte jag såg såna där dioder som klarar 90V, det skulle kännas bättre med lite marginal kan jag tycka.
Såg också att strömmen var allt annat än konstant hos de där dioderna men de är nog fortfarande bättre än motstånd. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/06 : 00:04:40
|
| Ok hittade en S-103T som klarar 50v vid 10mA lite mer iallafall. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/06 : 00:17:34
|
| Skadar nog som sagt inte med lite marginal, vet inte än hur den där kretsen beter sig vid uppstart och avstängning. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/06 : 13:03:29
|
| Nej S-103T är ytmonterad den kan jag inte använda.. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/06 : 13:09:02
|
| Digikey har en E-822 på 50V 9,8mA som har vanliga ben, den kanske kan vara nåt? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/06 : 21:42:54
|
| Tror inte två konstantströmkällor i serie blir nåt vidare, nej. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/06 : 21:48:34
|
quote:
S-103T är ytmonterad den kan jag inte använda..
Den hålmonterade heter tydligen E-103 ser jag nu. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/07 : 22:51:42
|
Snart dax för den stora stunden,vrida upp variaccen och ställa bias.
Men det tar vi en annan dag,sent nu...
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/08 : 12:07:02
|
| Nå, är röken kvar i komponenterna eller har den smitit ut? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/08 : 19:49:15
|
Ja första försöket blev ett fiasko.ingen kräm till trafon trodde först att säkringen gått.men nej.grubblerier...ahh strömbrytaren måste vara på oxå...Sedan gick det bättre.Vred upp till full spänning,och det verkar banne mig som att röken är kvar inne i komponenterna...
Har gjort en grovinställning av bias och väntar att kylflännsarna ska bli varma.
Men spänningen är några volt högre, 26v ska väl på papperet vara 23v tror jag.Ska väl gå lika bra antar jag. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/08 : 20:53:54
|
Spänningen sjunker när bios ökar...naturligt vis.  |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2025/07/08 23:54:16 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/09 : 00:40:24
|
| Ja, strömmen ska väl vara rätt innan spänningen stämmer. Vet inte hur noga det är med spänningen, Mosfetarna tål väl men Jfetarna ligger lite på gränsen har jag för mig. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/09 : 01:16:47
|
Nu vid rätt bias så är spänningen 23.6v. Tror jfetarna tål 40v.
Maximum Drain-Source Voltage: 40 V |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/09 : 01:36:54
|
| Helst borde väl trissorna ska hålla för hela spänningen från plus till minus, typ 47V då, men jag antar att Nelson vet vad han pysslar med. Har nåt minne av att han har nån kommentar på det i byggbeskrivningen också? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/09 : 19:09:51
|

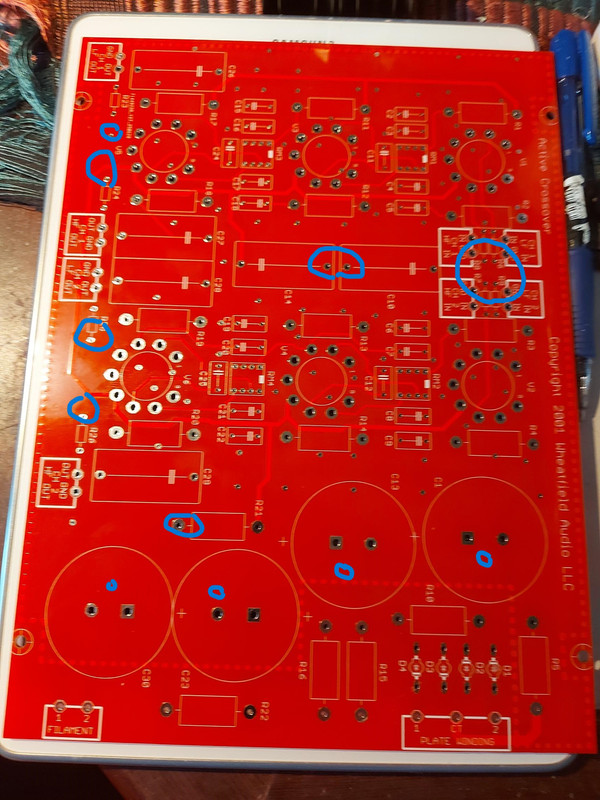

Har fått korten nu.
Tyvärr så hittade jag lite till ofullständia saker.Jordningen på in och utgångs sidan,motsåndena är inte jordade.Samt jorden på dom stora elyterna fattas.(Jag lider ju inte av det när jag ska köra stabiliserat).
Det går väl att ordna med lite koppar tråd.
Vet inte hur han kunnat släppa ett så ofullständigt kort.
Fuling har du vägarna förbi så kan du få ett kort,och se vad du hittar..
Ja annars kan väl jag åka. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8340 Posts |
Posted - 2025/07/09 : 20:21:39
|
Hmm, börjar kännas som att det är så mycket som behöver ändras på de där korten att det krasst sett kanske är mindre besvärligt att bygga p2p från början.
Jag har eventuellt ärenden åt ditt håll i morgon framåt kvällen, jag hör av mig i så fall så kan jag låna hem ett kort så att jag kan vrida och vända på det under lampan hemma i soffan och se vad som går att göra och inte. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
8983 Posts |
Posted - 2025/07/09 : 20:23:47
|
| Ok |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
