| Author |
 Topic  |
|
Ryssen
100.000-klubben
9002 Posts |
 Posted - 2025/07/12 : 10:49:37
|
| Ok är det 12v zenerdioder det eller? |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
 |
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/12 : 12:44:17
|
| Jag brukar köra med 1N4007 eller liknande. Vet inte hur viktigt det är med skyddsdioder när den negativa matningsspänningen bara är något tiotal volt. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/12 : 16:42:01
|
På tal om att saker inte låter som förväntat,några år sedan byggde jag denna https://www.diyaudio.com/community/threads/salas-dcg3-preamp-line-headphone.296406/
När jag lyssnade på den lät det inte naturlig det lät konstgjort på något sätt.Så jag satte in anonns på diyaudio och sålde den..... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/12 : 19:24:32
|
| Spelar det någon roll om den negativa spänningen är -12 eller -15v. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/12 : 19:50:04
|
Tveksamt. På en färdig krets kanske det går att mäta sig fram till någon skillnad vid stora signaler men på linjenivå borde det inte vara någon märkbar skillnad tycker jag.
Värt att påpeka också att det där med konstantströmsdioder och en låg minusmatning bara är en idé som rimligtvis borde fungera, inget jag har testat eller egentligen ens sett nån annan testa heller.
Om dioderna uppför sig som jag föreställer mig att de gör så bör det fungera lite bättre än med motstånd.
|
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/13 : 14:58:02
|
pdf om ström dioder.
https://www.semitec-global.com/uploads/2022/01/P22-23-CRD.pdf
Edit:Det är svarta ringen vänd mot negativa matningen då?
|
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2025/07/13 18:30:19 |
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/14 : 01:18:39
|
quote:
Det är svarta ringen vänd mot negativa matningen då?
Så tolkar jag databladet, ja. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/15 : 18:58:19
|
Har monterat försteget nu och RCA kontakterna,bara att "rycka ut" rca kablarna och plugga in rörförsteget om man känner för det.
Börjar bli dax att ansluta signalgeneratorn och oscilloskopet och se om det funkar då. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/16 : 00:20:20
|
| Hur gick det? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/16 : 00:29:54
|
Ja inte ska det gå lätt inte,båda kanalerna funkar utan försteg,den ena med försteg.
Det andra kopplar jag in signal generatorn så sticker bias upp till 0.7v ska vara 0.2v.
Det räcker att jag mäter med DMM så ökar bias
tar jag bort proben sjunker bias direkt.
Jag har alltså isolerat felet till ingången till försteget.
Får fortsätta imorgon.. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/16 : 00:47:47
|
| Om kretsen beter sig skumt när man är där och petar med mätsladdar kan det vara så att man triggar nån självsvängning med kablarna. |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/16 : 19:10:30
|
Hmm,hur localicerar man självsvängningen då?
Förrutom att bygga nytt pcb (har flera). |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/17 : 19:23:32
|
Det behövs inte radio här det räcker med ett finger.
Om jag touchar inkabeln så ökar strömmen.
Men har spelat lite musik och den friska kanalen låter som den ska medans den andra spelar lägre.
Jag ska göra en beställning från Mouser idag så det är lika bra att beställa komponnenter till det kortet oxå. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/17 : 21:50:58
|
Nån som vet nån smidig skärmad kabel hos Mouser?
Att ha internt i slutsteget. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
Edited by - Ryssen on 2025/07/17 22:09:28 |
|
|
|
Imperial
Medlem i AÖ
2827 Posts |
Posted - 2025/07/17 : 22:27:22
|
| Tvinna kablarna i slutsteget. |
Rör å tillbehör när jag är med i matchen.
jbl2480@hotmail.com
Deltidare på Hifikit |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/17 : 22:46:07
|
| Kan man oxå göra. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/18 : 01:15:01
|
| Eftersom jag är trögare än vanligt i värmen så får vi nog ta det här från början: Vad är det för bygge som krånglar? Firstwatt F4 med nåt inbyggt försteg? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/18 : 01:34:04
|
Ja F4 med försteg enligt schema:
 |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/18 : 02:45:16
|
| Vad händer om du tar längre kablar och korskopplar kanalerna, vänster försteg till höger slutsteg och vice versa? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/18 : 16:44:59
|
Tar jag och kopplar den friska förförsteget och kopplar till det dåliga F4 så utan in kabeln så är det fortfarande oroligt på bias drar jag ur rca in så om jag rör inkabeln så ökar bias sätter jag tillbaka rca så är det som det ska.
|
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/18 : 16:59:05
|
| Nej kopplar ja försteget på den dåliga sidan och kopplar till det friska så funkar det som det ska va,Det verkar inte va nåt fel på försteget...undrar om det kan va nåt jordfel på den dåliga sidan..... |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/18 : 18:09:13
|
| Går det att se nåt skumt på oscilloskopet när det här felet inträffar? |
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
|
|
|
Ryssen
100.000-klubben
9002 Posts |
Posted - 2025/07/18 : 19:19:36
|

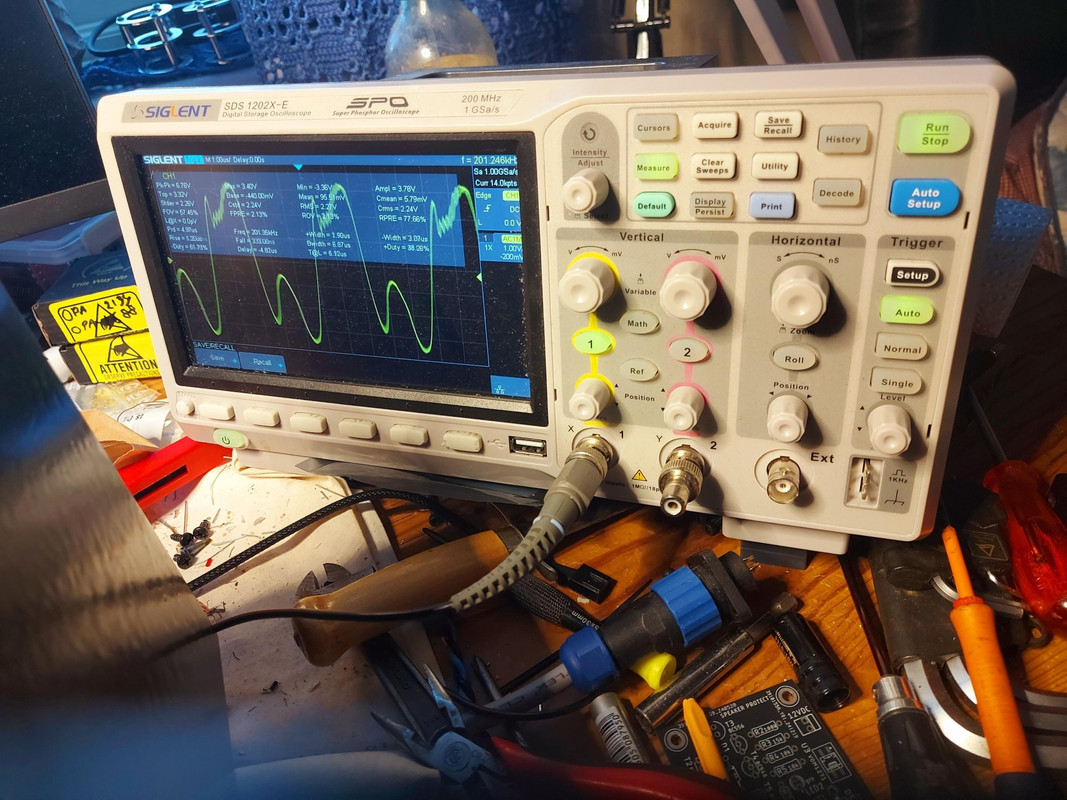

Det här kan du ju försöka tyda..det blir så här även med det andra försteget så det verkar ju lurt att det är nåt med F4 kortet,ska kolla jordningen senare.
Obs det låter inget i högtalaren när det blir så här. |
Learning by burning..
You say that you can read my mind--Be careful of what you might find. -Ozzy-
|
|
|
|
Fuling
DIY-Harry 2006, 200.000-klubben
8360 Posts |
Posted - 2025/07/18 : 20:15:12
|
Om jag läser rätt så är det ungefär 7Vpp vid drygt 200Hz, det borde surra ordentligt i högtalarna.
Längst upp på vågformen ser man nån ringning med högre frekvens, det är ju lite intressant kanske.
Edit: Kort och gott så har jag ingen aning om vad som pågår här.
Jag hade nog kopplat isär grejorna och felsökt försteg och slutsteg separat för att försöka skapa en uppfattning om vad som pågår.
Om försteget går på samma nätdel som slutsteget så skulle det kunna vara idé att koppla bort matningsspänningarna och jord så att försteget blir helt bortkopplat.
Har lite dåliga erfarenheter av att köra flera kretsar på samma nätdel sen jag höll på med mina aktiva filter för ett tag sen.
|
"För mig påverkar inte priset kabelns elektriska egenskaper och därmed deras påverkan på ljudet" |
Edited by - Fuling on 2025/07/18 20:33:29 |
|
|
|
