 Posted - 2026/03/23 : 18:40:17
|
Som jag nu tänkt så ligger utgångsrören samt LTPerna med AC-glöd. Dvs de rör som har höga signalnivåer samt låg förstärkning (ca 4-8ggr).
DC-glöden är primärt tänkt att mata grammofonsteget (i sitt eget chassi) men jag tyckte det vore snyggt att även ingångsröret till slutsteget fick DC.
Dessa rör har låga signalnivåer och hög förstärkning. |
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
 |
|
|
pix
200.000-klubben
4244 Posts |
Posted - 2026/03/24 : 12:50:27
|
Monterade in AC-DC kortet och allt funkar (än så länge..) bra.
På kortet så monterades 0R5 motstånd (hade inga 1R enligt schemat) för att undertrycka att ström-spikar skall fortplanta sig in i AC-delen.
Räcker det med 0R5 så är det ju en fördel, då det ger lite större marginal till regulatorns dropout.
Jag har ju ännu inte grammofonsteget inkopplat (lasten ersatt med en motsv. resistor) men kör nu DC till ingångsröret (5963) och AC till de övriga (4st EL34 och 2st 5963).
Spelar fn. på små lådhögtalare (inte hornriggen), men ändå, inget brum, sprak, knaster, rökpelare eller gnissel.
Har även dragit fram följande spänningar till oktal-sockeln (för att senare kunna plocka ut, via en kabel till grammofonsteget):
- 12,6Vdc glöd
- Jord glöd (40V eleverad mot signaljord)
- B+ höger (310Vdc, CLC filtrerad)
- B+ vänster (310Vdc, CLC filtrerad)
- B+ höger (300Vdc, CLCRC filtrerad)
- B+ vänster (300Vdc, CLCRC filtrerad)
- Signaljord
Mönsterkortet blev i minsta laget, så jag fick inte plats att montera detta på skruvtorn. I stället fick jag göra en liten specialare.
Det börjar bli trångt nu
Sådär nu lirar hon igen
|
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
Edited by - pix on 2026/03/24 16:22:18 |
|
|
|
pix
200.000-klubben
4244 Posts |
Posted - 2026/03/25 : 12:53:32
|
Tillbaka till grammofonsteget.
Efter lite knåp i verkstan så blev detta gjort
Denna lilla platå är tänkt att inhysa ingångskortet (på distanserna) och utgångskondensatorerna
Iom att planen är att bygga ett traditionellt steg för MM först, och sedan uppgradera med en hybrid- (jfet) ingång senare, så ville jag ha ingångskortet lättilgängligt.
Det blir ett litet avlångt mönsterkort på dessa stöd som lätt kan lödas på och bytas ut.
|
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
|
|
|
pix
200.000-klubben
4244 Posts |
Posted - 2026/03/25 : 14:30:07
|
Först ut är vanlig ac-shuntad katodbias för samtliga 4 trioder.
Jag har sedan tidigare en förkärlek till LED-bias. Men nackdelen med denna är att den kan vara svår att pricka in rätt arbetspunkt med. Därför valde jag att här en traditionell R//C bias.
 |
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
Edited by - pix on 2026/03/25 14:36:45 |
|
|
|
Imperial
Medlem i AÖ
2916 Posts |
Posted - 2026/03/25 : 19:28:11
|
Ere GZ37 i slutsteget.
Den ser lite mörk ut.
Va har du för konding efter likriktaren? |
Rör å tillbehör när jag är med i matchen.
jbl2480@hotmail.com
Deltidare på Hifikit |
|
|
|
pix
200.000-klubben
4244 Posts |
Posted - 2026/03/25 : 22:02:42
|
Förstärkaren har byggts om åtskilliga gånger. Initialt satt där 4st kall-katodrör (150 + 95V om jag minns rätt) i oktalsocklar för att shunt-reglera B+. Då hade jag enbart film-kodningar i nätdelen (inga elektrolyter alls) monterat inuti chassit.
Regleringen gjorde dock ingen nytta (och sänkte tyvärr B+ med ca 55V) så kall-katodrören plockades bort. Filmkondingarna ersattes då även med elektrolyt-, allt för att få upp spänningen (till de 310V som jag har nu).
Elektrolytkondingarna monterades upp genom hålen med hållare där de bakre oktalsocklarna suttit. Två outnyttjade socklar fanns dock ännu kvar. Den ena skall nu användas för att via en kontakt/kabel mata det externa grammofonsteget. Den andra sockeln är ännu outnyttjad.
Steget har kisel-likriktning. Röret du ser har ingen funktion längre. Röret på bilen var ett rör som låg nära till hands när jag tog bilden, och har blivit kvar sedan dess.
Jag vill gärna (helst) använda rörlikriktare. Om inte annat för att få mjukstarten. Men i detta fall så tror jag att kisel-dioder är ett bättre val. Jag kör visserligen klass A på samtliga rör vilket ger konstant strömuttag, men den totala strömmen är ändå relativt hög (runt 250mA från B+). Visst finns det rörlikriktare som kan leverera 250mA men spänningsfallet blir då avsevärt.
Iom att jag använder kisel-dioder så kunde jag även öka på kapacitansen i nätdelen rejält. Även detta höjde B+ till en rimlig nivå.
Jag har för mig att nättrafon är på 210Vac, så jag fick ta till alla medel för att få upp denna.
EL34 klarar ju betydligt högre spänning än den jag har här (och även högre ström). Men jag har nu ca 300V på Anoden med jordad Katod (ca 25V fixed bias på gallren). Tomhångsströmmen ligger strax under 50mA per rör. Totalt sett så kör jag dessa ganska snällt.
|
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
Edited by - pix on 2026/03/25 22:18:04 |
|
|
|
pix
200.000-klubben
4244 Posts |
Posted - 2026/03/26 : 09:14:54
|
Mönsterkortet har en (hål-) delning på 1/10 tum, dvs 2.54mm. Om man -som här, behöver borra med ett annat avstånd så vill gärna botten slinka iväg till närmaste hål. Då brukar jag göra så här.
Borrar först ett hål i en skräpbit. Plcerar sedan skräpbiten på mönsterkortet där hålet önskas vara och klämmer ihop dessa med en tving.
Borrar sedan, med skräpbiten som styrning.
Denna metod fungerar bra, tom om man önskar borra ett hål intill en kant eller på en ojämn yta där borren lätt vandrar.
Bias-kortet klart. Hittade några Sanyo OS-CON kodningar som kommer väl till pass.
 |
"The total harmonic distortion is not a measure of the degree of distastefulness to the listener and it is recommended that its use should be discontinued", Radiotron 3rd edition. |
Edited by - pix on 2026/03/26 10:04:59 |
|
|
|
Perfector
Member
601 Posts |
Posted - 2026/03/26 : 10:32:31
|
Pillermoj.
Jag är full av beundran hur ni lyckas göra saker så dom ser ut som godis man vill stoppa i mun.
Kom förresten hem efter en vecka på sjukan igår.
Nu vet jag hur man ser ut efter att tappa 20 kilo på 3 månader efter intensivbehandling av bakterier i lungorna.
Inte en vacker syn. |
"Clarity by Choise"
|
|
|
|
Perfector
Member
601 Posts |
Posted - 2026/03/26 : 10:47:50
|
Pillermoj.
Jag är full av beundran hur ni lyckas göra saker så dom ser ut som godis man vill stoppa i mun.
Kom förresten hem efter en vecka på sjukan igår.
Nu vet jag hur man ser ut efter att tappa 20 kilo på 3 månader efter intensivbehandling av bakterier i lungorna.
Inte en vacker syn. |
"Clarity by Choise"
|
|
|
|
pix
200.000-klubben
4244 Posts |
Posted - 2026/03/26 : 19:05:27
|
Krya på dig!
Jordning är en stor del i att lyckas eller ej.
Speciellt när det kommer till låga signalnivåer och hög signalförstärkning.
Felet många gör är att se all jord som en och samma sak, när det egentligen är en del av en strömkrets. Två punkter, bägge kallade jord (på ett schema) är endast samma sak om dessa ansluts i en och samma punkt. Så fort det finns en ledare mellan två jordpunkter, så kommer det finnas potentialskillnad mellan dessa vilket gör att de kan förhålla sig olika till varandra.
En kabel som ansluts från en jordponkt, till nästa och nästa, osv kommer göra den möjligt att förändra potentialen dem emellan, vilket kan föranleda brum och brus.
Det bästa sättet att undvika detta fenomen är att klura ut var samtliga strömslingor går, och sedan ansluta dessa i en och samma punkt. En sk. stjärnjord. Med detta förfarande så hålls stömslingorna separerade, alla relaterade till samma jordpunkt.
Kablarna från respektive jord kan bli många, och att ansluta dessa i en lödning kan vara en utmaning. I grammofonsteget har jag t.ex en kabel från varje katodbias (4st). En kabel från varje ingångs- utgångs-kontakt (4st). En kabel från varje multiplikator (2st) och en kabel från respektive riaa-eq filter (2st). Därtill så ansluts jorden från nätdelen i denna punkt (1st).
Därför brukar jag göra så här.

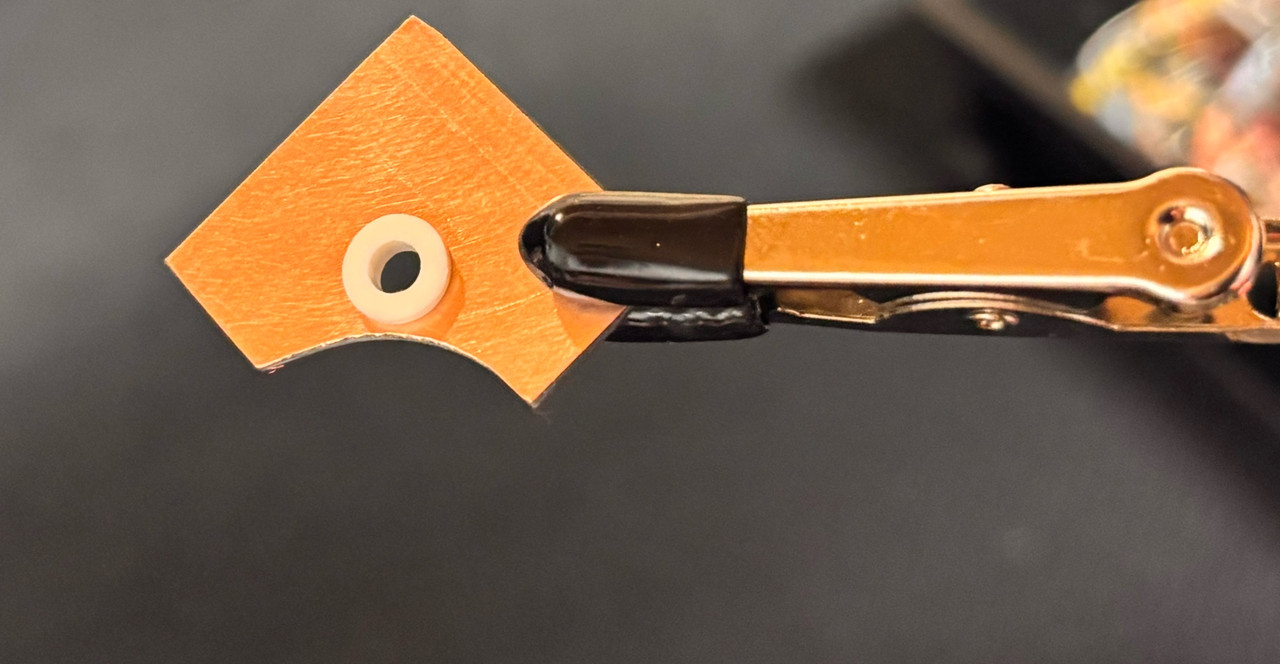

En bit mönsterkort monteras på en distans med en isolationsbricka.

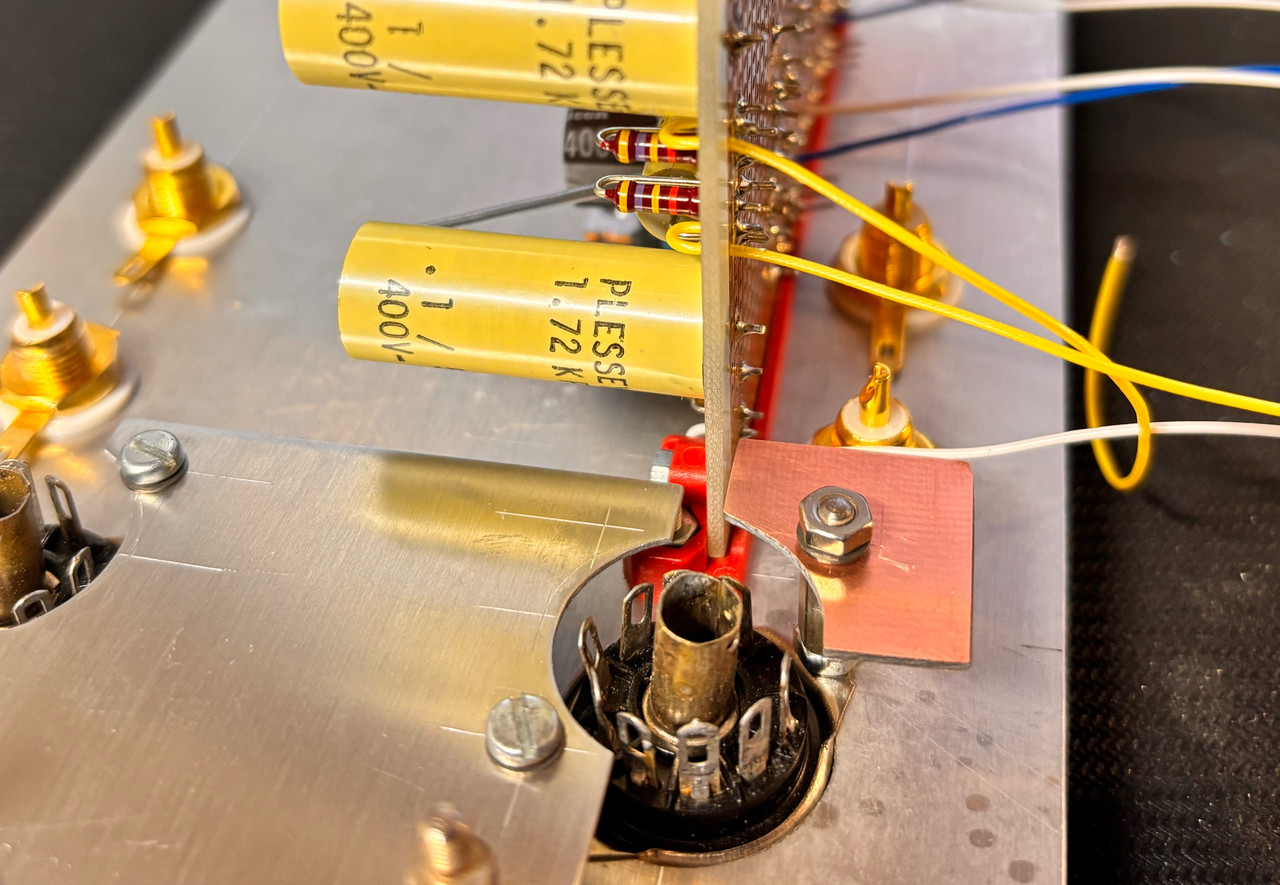

Kortet monteras nära ingångskontakterna, där signalnivån är som lägst.

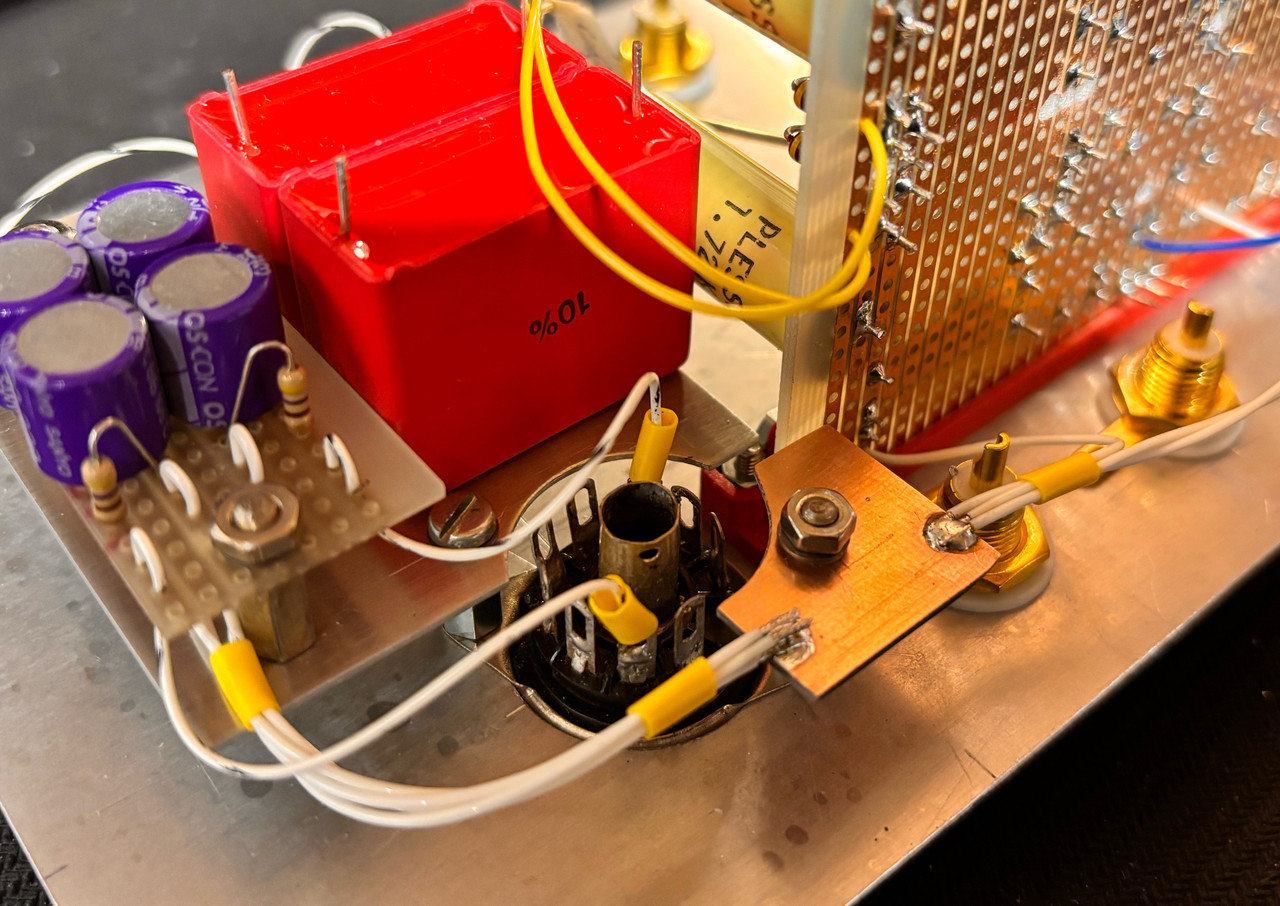

På det lilla mönsterkortet är det enkelt att ansluta mängder av kablar utan hög värme eller avancerad lödutrustning. Slutligen sluts även nätdelens jord på detta kort.
 |
