 DIY JBL 2226 tapped pipe
 New Topic  Reply to Topic
 Printer Friendly
Author Previous Topic Topic Next Topic

more10
Member

Sweden
1417 Posts

Posted - 2010/04/26 :  00:36:55  Show Profile Send more10 a Private Message  Reply
Jag har kommit över ett par jbl 2226h som jag har tänkt att använda som sub-basar under mina 4530-horn. Jag har planerat att göra ett par "tapped pipe". Efter en kvälls klurande med Hornresp och excel så åkte jag till Bauhaus och köpte 2 skivor 19 mm spånskiva som jag också fick uppsågat. PL600 för limning och spånskiveskruv. Jag bygger i spånskiva för att det är lätt att arbeta med och för att det är billigt. Jag räknar med att bygga några versioner innan jag blir nöjd.

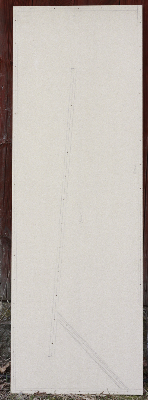

Här jar jag ritat ut på höger sida hur jag ska sätta resten av skivorna. Man kan se hålen jag förborrat (genom både höger och vänster sida.

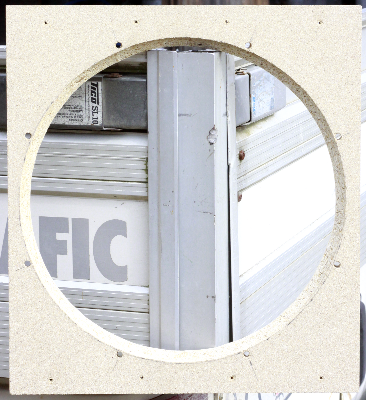

Baffeln från högtalarens sida. Korgen ska sitta hitåt.

. Baffeln har jag först sågat med samma diameter som konen, och sen fräst med en handöverfräs så upphängningen har plats att röra sig.

De enda sneda vinklarna är på baffeln.

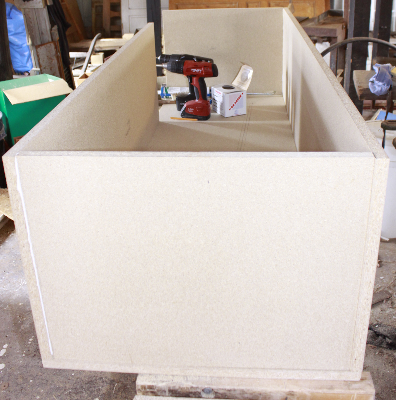

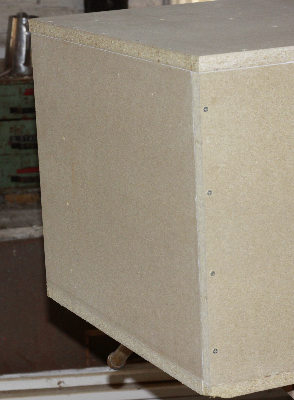

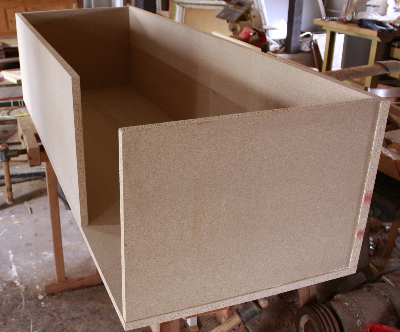

Nu har jag limmat och skruvat ihop lock och botten med fram och baksida.

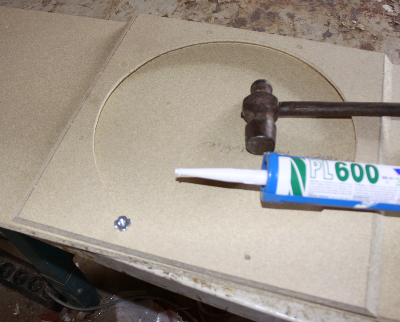

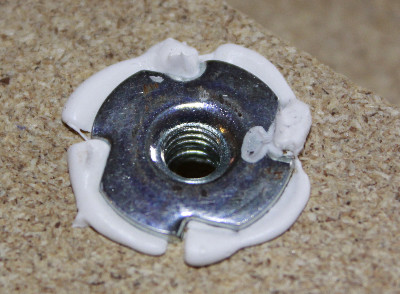

Specialmuttrar ska limmas.

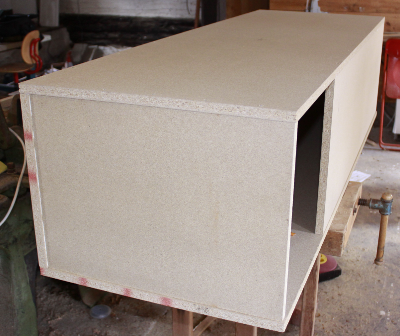

Limmat och klart.

. Här har vänster sida kommit på. Man ser tydligt att jag lämnar några millimeter i fogar som jag ska ta bort med handöverfräsen sen. Nu får limmet torka.

Nu är lådan vänd så att den limmade vänstersidan är neråt.

Stödlinjer behövs på vänster sida också, så dom har jag fört över från den högra.

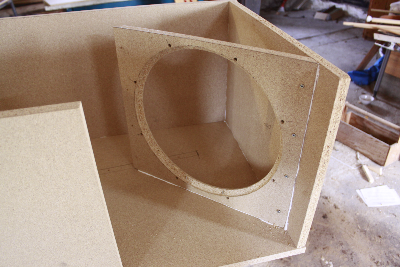

Baffeln på plats, det var lite klurigt. En tving hade varit bra att ha för att få den på plats innan skruvning mot botten, jag tog en bit avloppsrör i betong som tyngd ovanpå.

Nu är mellanväggen på plats också.

Hoppas det inte spelar så stor roll att mellanväggen är sned.

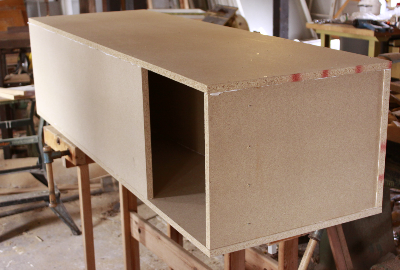

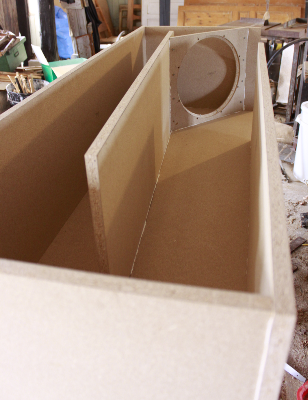

Nu ser man bättre hur baffel sitter mot mellanväggen, med en förkammare bakom.

Sådärja, nu är höger sida på också.





Det ska provspelas om en vecka.

http://www.warp7.se/forum/viewtopic.php?p=16617#16617. Om någon vill ladda ner bilderna, dom är lite större än här.

Edit: fixat trasig bildlänk

========================
Iterativt är en eufemism för ad hoc

Edited by - more10 on 2010/04/26 21:47:13

more10
Member

Sweden
1417 Posts

Posted - 2010/04/26 :  00:52:23  Show Profile Send more10 a Private Message  Reply

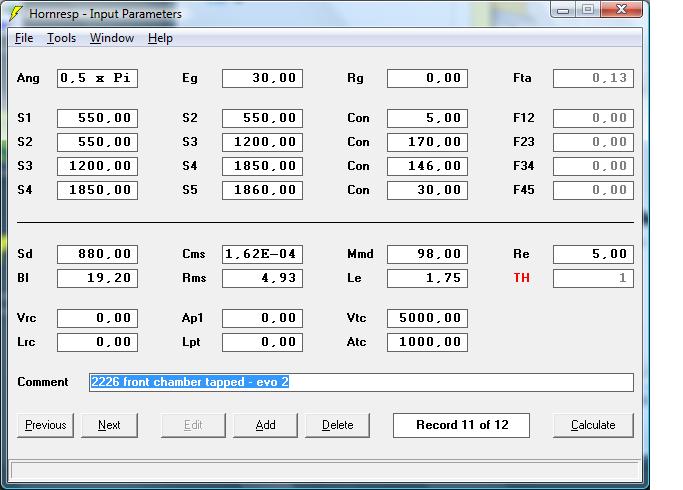

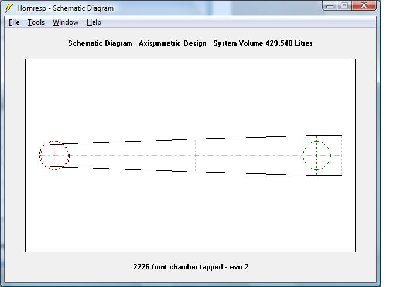

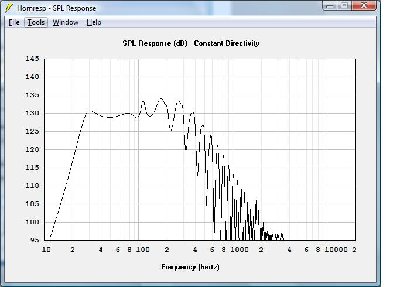

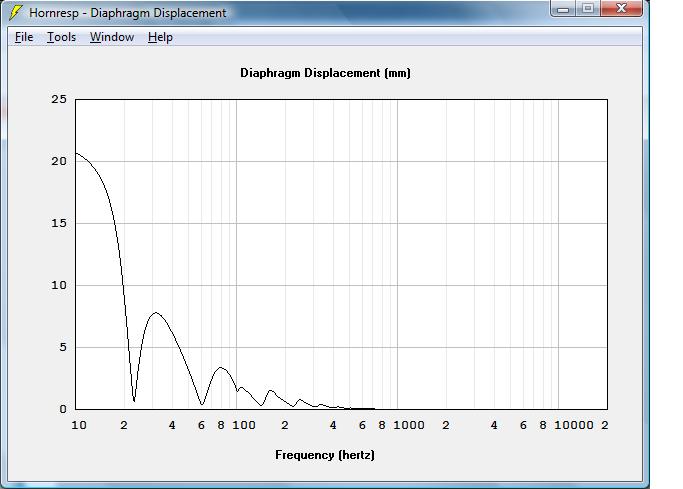

Hornresp, efter att jag tagit hänsyn till hur det blev. Pipan blev lite kortare än jag hade tänkt :-)






========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

Tobbe_L
Klubbmästare i AÖ

Sweden
8708 Posts

Posted - 2010/04/26 :  06:34:50  Show Profile Send Tobbe_L a Private Message  Reply
Välkommen till HF

Spännande bygge
Lite stagning inne i lådan kanske inte hade skadat

Jag är inte dum....
Jag har bara otur när jag tänker
Go to Top of Page

Mickel-mackel
RödaTråden vinnare

Sweden
4934 Posts

Posted - 2010/04/26 :  08:49:34  Show Profile Send Mickel-mackel a Private Message  Reply
Den simulerar snyggt, ser det ut.

Snart dags för provlyssning!!!
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/04/26 :  21:42:36  Show Profile Send more10 a Private Message  Reply
Jag misstänker att Tobbe har rätt. Jag ser denna låda som en prototyp, jag vill faktiskt ta reda på om det duger utan stag.

Det finns andra missar i konstruktionen också, så det lär bli en till låda ganska snart. Missen är att det är kortare avstånd från baffel till överkant på utblåset än det borde vara, sen kommer korgen att ta ännu mera utrymme.

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/05/02 :  23:41:23  Show Profile Send more10 a Private Message  Reply

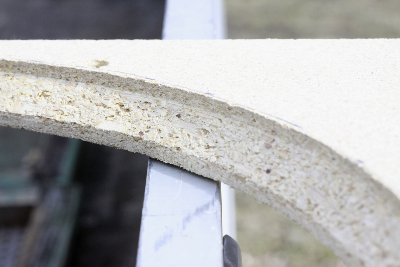

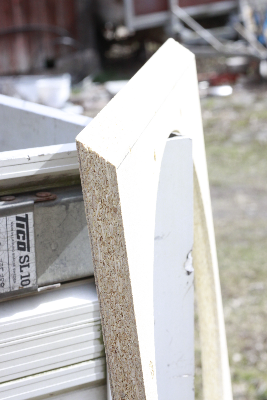

Kanterna fasade med handöverfräs. Hade glömt att man inte ska fräsa tvärs över en kant, det blev dåligt i nedre hörnet.

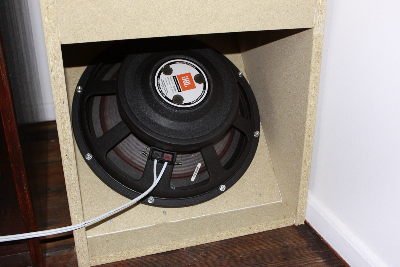

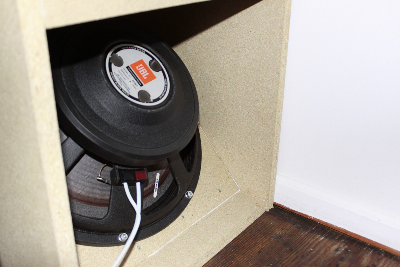

Elementet monterat.

Snabbkopplat direkt till förstärkaren.

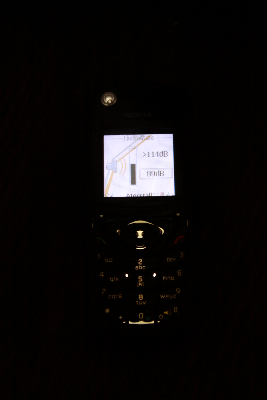

Är det en meter till Nokia ljudmätare?

Nokias ljudmätare går bara till 114 db :-)

Jag är helt klart nöjd. Jag driver det hela med en kanal på en LAB SS1000B, och det går att spela tills det klipper. En sån här räcker gott i ett bostadsrum.

Den spelar inte bara högt utan också bra. Jag delar vid 65 Hz för att 4530-hornen inte går mycket lägre, men jag skulle nog kunna dela ännu lite lägre. 4530-hornen (med jbl e145-8) känns mer i bröstet, dessa låter lite bumligare.

Nästa helg ska jag mäta lite på konutslag och impedanstoppar för att avgöra hur hur väl konstruktionen stämmer med min design i hornresp.

Hyresvärden som bor i ett eget hus (också av timmer) 20 meter bort gillar inte att jag drar på fullt, han tror att skruvarna ska skruva ur sig och att spikarna ska komma ut. Det tror jag inte ett dugg på, men jag har hört talas om en som spelade sönder sin trossbotten med horn. Är det någon här som har spelat sönder sitt hus eller har hört talas om någon som har gjort det?

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/05/07 :  00:54:11  Show Profile Send more10 a Private Message  Reply
Eftersom jag har ett till element tänkte jag försöka mig på att bygga ett horn som går lite lägre. Sen jag byggde det första har jag lärt mig att kurvan ska luta lite åt vänster för rumsförstärkningen, samt ha lite hängmatta för att kompensera för böjens påverkan på frekvensgången. Detta horn ska böjas en gång det också.

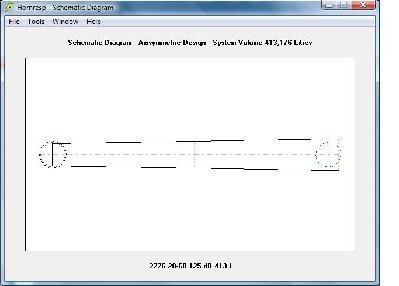

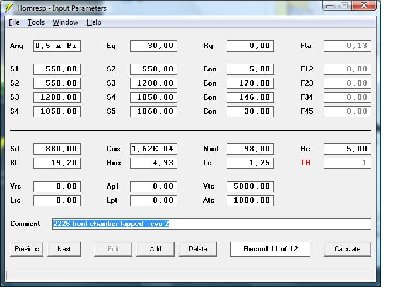

Hur ska man beräkna längden på en böj? I mitt förra bygge aproximerade jag längden på böjen med en halvcirkel i mitten på kanalen, var det rätt?


http://www.warp7.se/forum/download.php?id=2043


http://www.warp7.se/forum/download.php?id=2042


http://www.warp7.se/forum/download.php?id=2041

http://www.warp7.se/forum/files/thumbs/t_schematic_212.jpg
http://www.warp7.se/forum/download.php?id=2040

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

PetterPersson
Brutal-Harry 2007

Sweden
5550 Posts

Posted - 2010/05/07 :  06:40:56  Show Profile  Visit PetterPersson's Homepage  Click to see PetterPersson's MSN Messenger address Send PetterPersson a Private Message  Reply
Du ska räkna böjen som att ljudet speglas i toppen, raka vägen alltså.

Ditt L45 stämmer inte, det ska vara från elementets centrum till öppningens början. så som du byggt blir L45 till och med negativ, även om det inte går att simulera så. Din simulering ser annars bra ut. L12 är avståndet från hornets början till halva elementet. för en 15" blir det ca 20 cm.
Go to Top of Page

Mickel-mackel
RödaTråden vinnare

Sweden
4934 Posts

Posted - 2010/05/07 :  08:38:10  Show Profile Send Mickel-mackel a Private Message  Reply
Är PL600 bättre än vanligt vitlim?
Go to Top of Page

Circlomanen
Överstepräst i HORNETS HELIGA Entusiast-Harry 2006

Sweden
8097 Posts

Posted - 2010/05/07 :  08:52:44  Show Profile  Visit Circlomanen's Homepage Send Circlomanen a Private Message  Reply
Till högtalare hade jag valt ett hårt lim som tex vanligt trälim istället för PL-serien eller liknande setlim. Setlimmerna är mjuka även när dom härdat. Dom är trevliga att jobba med, hugger fort och tätar fogen bra, men blir som sagt inte lika hårda.

It is better to be wrong than to be vague.

Success is the ability to go from one failure to another without loss of enthusiasm!
Go to Top of Page

Mickel-mackel
RödaTråden vinnare

Sweden
4934 Posts

Posted - 2010/05/07 :  09:08:56  Show Profile Send Mickel-mackel a Private Message  Reply
Ja jag har aldrig funderat på att använda annat, men när jag nu såg att TS använde PL600 tänkte jag att det kanske fanns någon finess jag missat.
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/05/07 :  09:19:07  Show Profile Send more10 a Private Message  Reply
quote:
Ditt L45 stämmer inte, det ska vara från elementets centrum till öppningens början. så som du byggt blir L45 till och med negativ, även om det inte går att simulera så. Din simulering ser annars bra ut.


Hornet funkar alltså bara ner till övre kanten på öppningen?

Då kanske det är ett icke-problem att det är kortare avtånd från baffel till övre kanten än från övre kanten till baksidan på pipan?

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

ssoep
Starting Member

23 Posts

Posted - 2010/05/15 :  17:38:47  Show Profile Send ssoep a Private Message  Reply
Hej!

Hur går det med bygget?
Precis sådana lådor jag är ute efter med mynningen framåt.
Har även 4 st 2226 som jag inte använder så det känns helt rätt.
Hur blir kurvan om man ställer dem i hörnen?




Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/05/18 :  17:20:16  Show Profile Send more10 a Private Message  Reply
quote:
Hur går det med bygget?
Precis sådana lådor jag är ute efter med mynningen framåt.
Har även 4 st 2226 som jag inte använder så det känns helt rätt.
Hur blir kurvan om man ställer dem i hörnen?


Dom står i ett hörn och skäms inte för sig! En sådan här ger rejält tillskott under mina 2 st 4530. Jag måste vara hörselskadad, för alla andra går när jag drar på för fullt.

Men det här blev ett Q&D-bygge. Det är för lite utrymme i utblåset, korgen är rejält i vägen. Det finns inga inre stag. Baffeln är bara i 19 mm spån, så texten på magneten går inte att läsa när jag spelar högt. Jag har tänkt att göra en mätning till helgen i alla fall för att kolla hur rätt jag räknat på pipans längd.

Jag har precis avslutat caddning av evo 2. Kvar att göra är en BOM, och så bär det iväg till sågen. Hoppas börja bygga på nya versionen till helgen. Målet är att bygga nåt som går "linjärt" från 30 till 80 Hz, rumsförstärkning kompenseras med tonkontroll eller inställning i mina aktiva filter. Ska se om jag får tid att lägga upp ritningen i kväll.

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/05/18 :  23:52:51  Show Profile Send more10 a Private Message  Reply

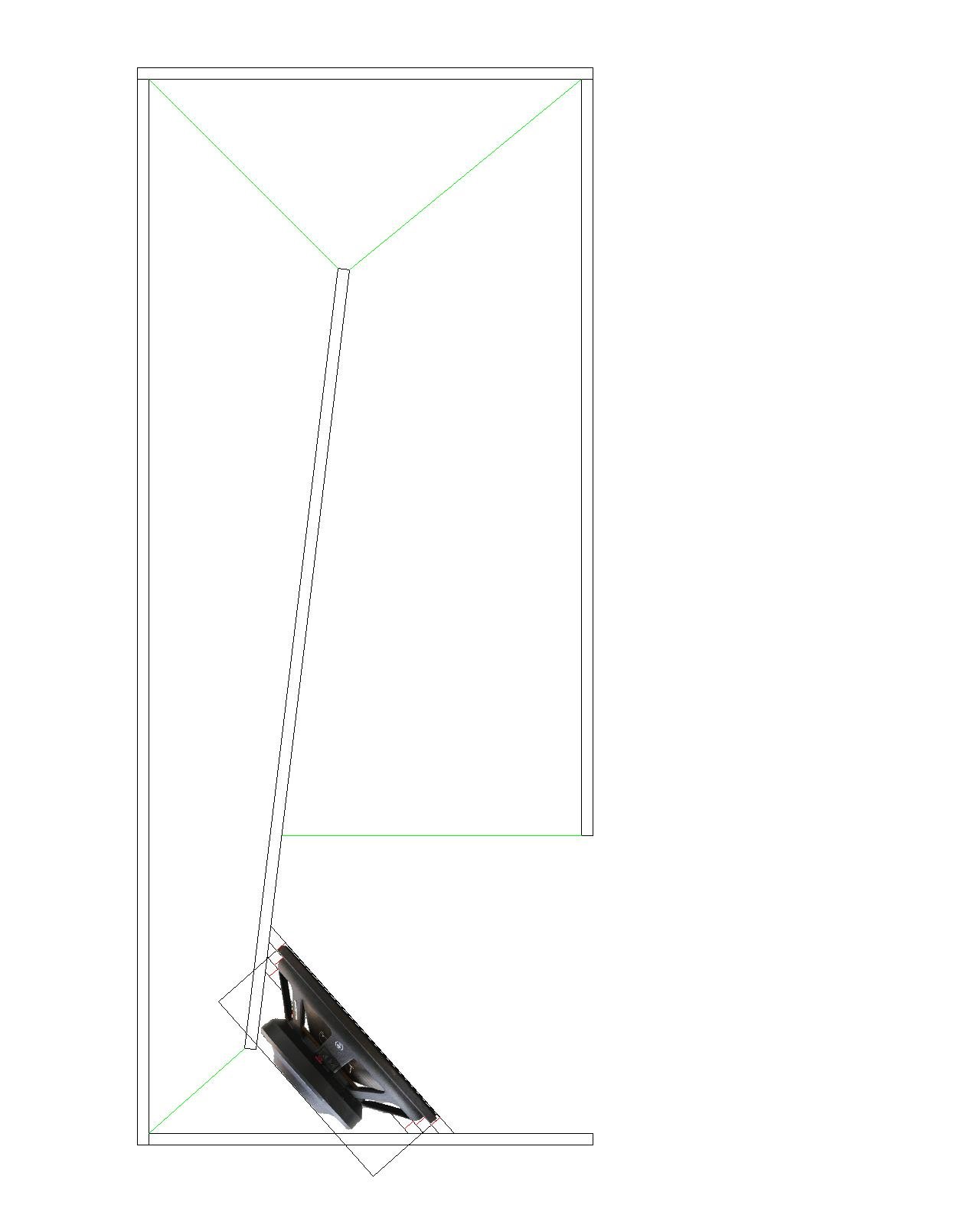

Nu har jag gjort klart autocadritningen, http://www.warp7.se/forum/download.php?id=2078.

Det ska byggas i 19 mm spånskiva. Jag har tänkt mig 2 stag mellan baksida och mellanvägg, och två stag mellan framsida och mellanvägg. Markerat med grönt i ritningen.

Baffeln blir 3 skivor tjock, hålen markerat med rött i ritningen.

Elementet har jag fotat med 350 mm brännvidd för att få proportionerna rätt. Bildbehandlingen i Gimp.

http://www.warp7.se/forum/download.php?id=2080.

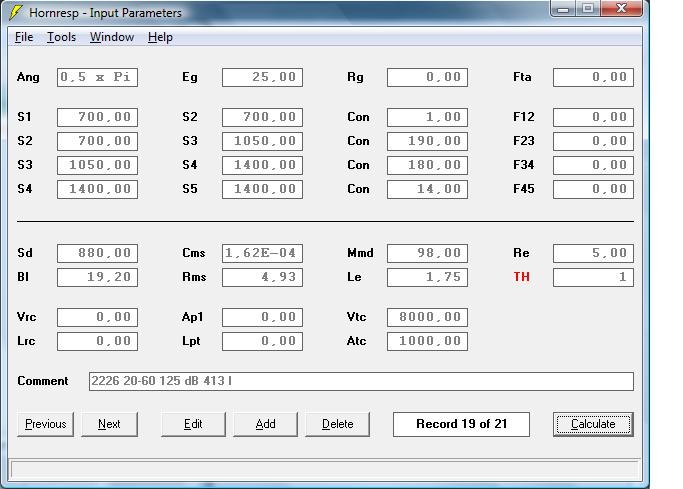

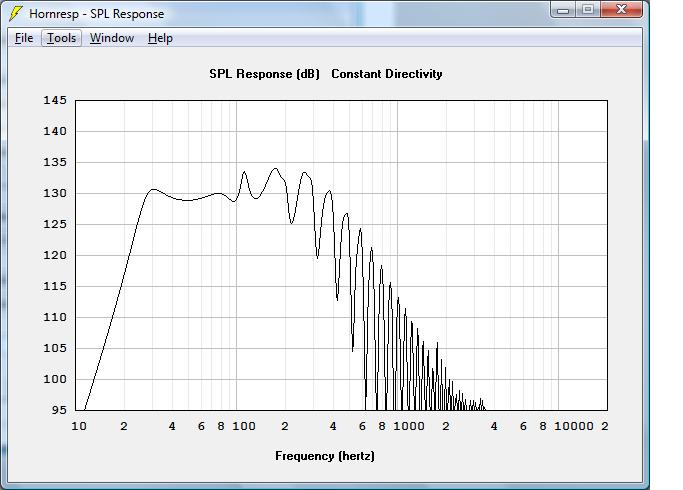

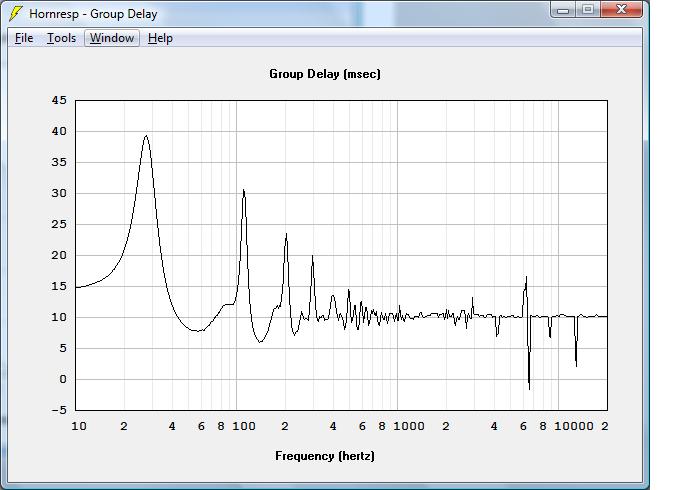

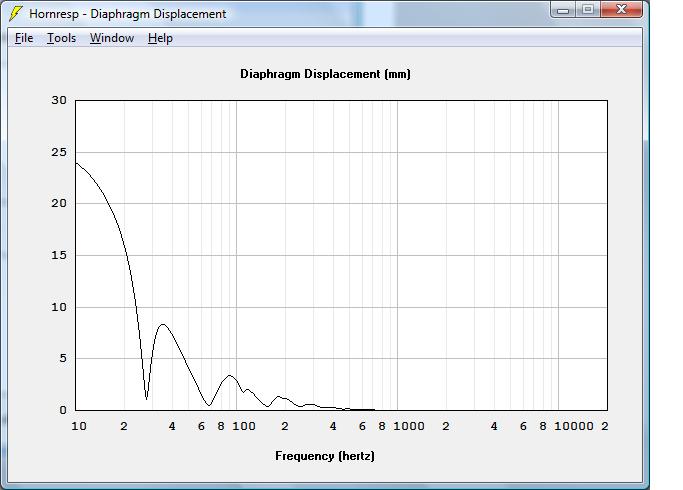

Simuleringar:

http://www.warp7.se/forum/download.php?id=2085

http://www.warp7.se/forum/download.php?id=2084

http://www.warp7.se/forum/download.php?id=2083

http://www.warp7.se/forum/download.php?id=2082

http://www.warp7.se/forum/download.php?id=2081

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

Mathias på Öckerö
fd. Morfendite

Sweden
647 Posts

Posted - 2010/05/21 :  09:45:12  Show Profile Send Mathias på Öckerö a Private Message  Reply
Hej! Kul bygge!

Intressant är att ha elementet så nära, eller kanske snarare förbi öppningen. Vilka effekter får det? Praktiskt, teoretiskt?

"lyssnar man så jävla noga alltid då?"
Go to Top of Page

Beat
Member

Sweden
1361 Posts

Posted - 2010/05/21 :  15:06:42  Show Profile Send Beat a Private Message  Reply
Exemplariskt att du lägger attach till cad-riningar! Mer sånt peoples!!
Och förresten - schysst bygge!

The test of the machine is the satisfaction it gives you. There isn't any other test. If the machine produces tranquility it's right. If it disturbs you it's wrong until either the machine or your mind is changed
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/05/21 :  22:26:47  Show Profile Send more10 a Private Message  Reply
quote:
Intressant är att ha elementet så nära, eller kanske snarare förbi öppningen. Vilka effekter får det? Praktiskt, teoretiskt?


Jag har tänkt att mäta på min första version till helgen. Med lite flyt så lär jag kunna avgöra hur lång pipan blev egentligen, och om elementet sitter i pipan eller utanför.

Rent teoretisk vet jag inte hur elementet påverkar själva pipan. Det skulle ju kunna vara så att det är två olika system, och att spl:en bara är en summa av framsida och pipa. Om det är så att elementet påverkar pipan så kan ju min konstruktion vara helt misslyckad om det nu är så att elementet "sitter utanför".

Jag lägger upp mätningen så fort den är klar. Kan bli ont om tid för det är ju fotboll imorgon :-)

========================
Iterativt är en eufemism för ad hoc
Go to Top of Page

more10
Member

Sweden
1417 Posts

Posted - 2010/08/08 :  12:16:02  Show Profile Send more10 a Private Message  Reply
Provmätningen visar att pipan fungerar fram till öppningen, men att längden för sista biten måste beräknas ur dess volym. Jag är ganska nöjd med mätresultatet, nu ska bara SPLen upp lite i dom lägre frekvenserna. Vi får se om nästa evo, med kraftigare baffel, stag och magneten ur vägen för ljudet, blir bättre.

Jag lägger upp bilder på mätningen så fort som servern som jag lägger bilder på fungerar.

========================
Iterativt är en eufemism för ad hoc

Edited by - more10 on 2010/08/09 00:23:12
Go to Top of Page
