 Posted - 2003/04/07 : 20:24:50
|
Funderade på att nångång i framtiden klura ihop en lite stärkare för skojjs skull. Hittade LM 1876 på elfa, lagom pris tycker jag =)
Men måste erkänna att jagf hajjar ganska noll av "schemat" som fanns till( http://www.elfa.se/images/lw_hires/B12038_1.GIF ) om nån har tid o lust så har jag två frågor.
1. Kan det köras på vanlig likspänning typ bilbatteri?
2. Vad ska det vara för värden på övriga komponenteroch exakt hur ska fanskaper kopplas för att funka?
Alltså glöm förförstärkare , och allt som ens kan tänkas i närheten av onödigt. Enklas enklast möjliga koppling =) |
Det ska gå att tweaka, göra billigigare samt omtimera...måste ju gå ;P
http://w1.381.telia.com/~u38109144/ |
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2003/04/07 : 20:46:36
|
det verkar behövas ett på engelska kallat "dual rail power supply", hur man fixar ett sånt i en bil vet jag tyvärr ej.
sen kan du nog få reda på lämpliga komponentvärden om du kollar i databladet |
Euroline - T-Amp - DIY |
 |
|
|
n/a
deleted
1491 Posts |
|
|
Parasite
Member
734 Posts |
Posted - 2003/04/07 : 21:11:41
|
| hmm. gainsklon verkar intressant, lite fattigt med fakta(exakt vilka kretsar och effekt) på länken du skickade, nån som har en mer precis länk. Gärna enklaste möjliga för minsta pengar, dock gärna 20 watt + |
Det ska gå att tweaka, göra billigigare samt omtimera...måste ju gå ;P
http://w1.381.telia.com/~u38109144/ |
|
|
|
Petter
Member
129 Posts |
Posted - 2003/04/07 : 21:24:04
|
Har byggt en gainklon med LM3875...det funkar fint.
Schema har du här:
En liten bild från testkörningen:
Det funkar inte med bilbatterier med denna kretsen. Den kräver högre matningsspänning...fast det är klart...med fyra bilbatterier så skulle det nog funka fint...
Men en trafo behöver ju inte kosta så mycket...hos RS kan du nog hitta en som duger för typ 200-250:- Kretsarna kostar ca 70:-, också hos RS...
Håller frstn äntligen på att få ordning på min Sentec PA-9 klon nu och det blir grejer det...!! |
/Petter Lind
"Friskt lödat, hälften brunnet." |
Edited by - Petter on 2003/04/07 21:24:57 |
|
|
|
Petter
Member
129 Posts |
Posted - 2003/04/07 : 21:26:56
|
Hrmm...det var visst inga komponentvärden med på schemat ser jag nu...
Men om du (lr ngn annan) är sugen på att bygga den så fixar jag det, bara maila eller nåt... |
/Petter Lind
"Friskt lödat, hälften brunnet." |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2003/04/07 : 23:17:52
|
teasta en gainclone.
om man tar bort kondensatorn som sitter vid ingången är det 5 komponenter på hela stärkarkretsen!!
blir ganska billigt, jag lyckades pula ihop en för lite drygt 70 kr(utan strömförs och sånt) |
Euroline - T-Amp - DIY |
|
|
|
n/a
deleted
1491 Posts |
|
|
Petter
Member
129 Posts |
Posted - 2003/04/08 : 09:19:54
|
Hmmm...nu har jag tåtat ihop ett nytt schema med komponentvärden såsom jag byggde min.
Där är ett litet ingångsfilter också, helt klart att rekommmendera!
 |
/Petter Lind
"Friskt lödat, hälften brunnet." |
Edited by - Petter on 2003/04/08 09:20:32 |
|
|
|
AndersP
Member
1563 Posts |
Posted - 2003/04/08 : 10:40:30
|
Här är Peter Daniels " Minimized gainklone " från diyaudio forum. Han har tagit bort ännu fler komponenter, men påstår att den kör jättefint. Det valfria 1.5k - motståndet är till för att tvinga förstärkaren in i klass A och det var tydligen nåt som var på försöksstadiet och som inte alla använde.
Jag har själv aldrig byggt nån gainclone, bara så att det är sagt.
 |
Linkwitz Orion
Center: Ino Audio piM
Surround: 6 x Ino Audio a2 |
Edited by - AndersP on 2003/04/08 10:44:29 |
|
|
|
zvenzzon
Member
386 Posts |
Posted - 2003/04/08 : 11:00:49
|
Vart kan man få tag på förstärkarkretsen i sverige?
Har för mig att ELFA iaf inte hade just den.
edit: Den till gainclone alltså |
Edited by - zvenzzon on 2003/04/08 11:25:36 |
|
|
|
944Driver
Member
159 Posts |
Posted - 2003/04/08 : 17:43:28
|
| RS Components, men det är bara för företag.. |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2003/04/08 : 17:56:20
|
anders p>>>
jag ser ingen bild
vart sitter detta motstånd?
|
Euroline - T-Amp - DIY |
|
|
|
AndersP
Member
1563 Posts |
Posted - 2003/04/08 : 18:31:48
|
| Det sitter mellan pin 3 och 4. 1.5 k, 2Watt. Det lär bli ganska varmt. |
Linkwitz Orion
Center: Ino Audio piM
Surround: 6 x Ino Audio a2 |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2003/04/08 : 20:38:36
|
ok
tackar |
Euroline - T-Amp - DIY |
|
|
|
Parasite
Member
734 Posts |
Posted - 2003/04/08 : 20:57:23
|
| Petter, fungerar din konstruktion på vanliog + - typ bilbatteri? |
Det ska gå att tweaka, göra billigigare samt omtimera...måste ju gå ;P
http://w1.381.telia.com/~u38109144/ |
|
|
|
Petter
Member
129 Posts |
Posted - 2003/04/08 : 22:45:01
|
Slutsteg matas som regel med balanseraf matningspänning t ex +-24v d v s totalt 48v med en jordreferens i mitten. Om du vill ha ut lite effekt och använda bilbatterier så skulle du nog behöva fyra. Det skulle ge en matningsspänning på +-24v ju...vilket räcker en liten bit iaf...
Men som sagt en trafo behöver inte kosta så där väldigt mycket...typ 250+-50:- kanske... |
/Petter Lind
"Friskt lödat, hälften brunnet." |
|
|
|
Fisksmisk ola
Member
1763 Posts |
Posted - 2003/04/08 : 23:01:31
|
det var en på diy-udio-forumet som nämnde att lm-3886 har en mutefunktion som alltid är på, han fick tyvärr inget svar.
jag läste lite i databladet och förstod att man ska koppla pin8 till jord via ett motstånd så att strömmen blir 0.5mA(tror jag)
men jag förstod inte hur man skulle använda sig av formeln.
nån som kan hjälpa?
går det att bara kortsluta till jord eller får det katastrofala följder? |
Euroline - T-Amp - DIY |
|
|
|
MadMan
Member
540 Posts |
Posted - 2003/04/09 : 08:28:51
|
jag får inget liv i lm3886.
vet inte hur jag ska göra med muten ..
=\ |
Nice from a far, but far from nice. |
|
|
|
AndersP
Member
1563 Posts |
Posted - 2003/04/09 : 09:11:59
|

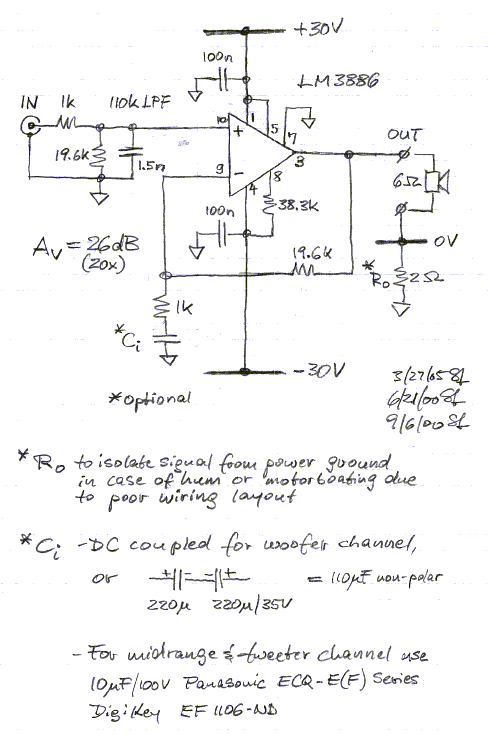

Jag har ingen egen erfarenhet, men kanske farbror Linkwitz kan hjälpa?
 |
Linkwitz Orion
Center: Ino Audio piM
Surround: 6 x Ino Audio a2 |
|
|
|
Parasite
Member
734 Posts |
Posted - 2003/04/09 : 19:29:13
|
| Hmm, grejjen är att jag vill bygga ett "slutseg" för experimentbruk, nångång i framtiden. Gänra MYCKET lättbyggt. Grejjen är att jag skulle vilja ha en lösning man även kunde peta in i bilen, vid akustiska vansinnesdåd och man inte vill riskera slutsteget i cd:n eller annat. |
Det ska gå att tweaka, göra billigigare samt omtimera...måste ju gå ;P
http://w1.381.telia.com/~u38109144/ |
|
|
|
Petter
Member
129 Posts |
Posted - 2003/04/09 : 21:15:44
|
Gainclonen är nog det mest lättbyggda du kan hitta...du behöver inte ens göra PCB, du kan löda komponenterna i varandra...bara att följa kretsschemat...
Att bygga ett slutsteg som du kan flytta mellan "hemma" och bilen tror jag blir väldigt jobbigt...man skulle ju kunna tänka sig att ta växelspänningen direkt vid generatorn och transformera upp den till lämplig spänning och sedan likrikta. Sen får du ha en lämplig nätdel inne som du bara kan koppla steget till när du vill använda det inne...men fy vad jobbigt...enklare att bygga två steg, finns ju OPampar som är bättre lämpade för bilbruk än LM3875 iaf...
Riskera slutsteget i CD:n??? Den risken känns ju minimal...Det du riskerar är möjligen dina högtalare, men du kan ju testa med någon gammal skräphögtalare innan du kopplar till "finanläggningen". Har du byggt något innan?? Om inte så kanske du skulle testa med något där det iaf är lite lägre matningsspänning, ex ett RIAA eller en hörlursförstärkare så att du lär dig läsa ett kopplingsschema... |
/Petter Lind
"Friskt lödat, hälften brunnet." |
|
|
|
Parasite
Member
734 Posts |
Posted - 2003/04/09 : 21:33:24
|
Kan läsa kretschema, Petter så du behöver iunte va nervärderande =)
Alltså 12volt ät lätt att fixa både när det gäller transformatorer och bil =).
Ska kika på LM3875 nån dag så får jag se om den verkar passa min aideer .
Nåja, allvarligt talat så kan det vara bra med en experimentstärkare till de mer vansinniga kopplingarna, har gjort en hel del lyckade och en hel miundre lyckade i mina dar, experimentlustan är stor. |
Det ska gå att tweaka, göra billigigare samt omtimera...måste ju gå ;P
http://w1.381.telia.com/~u38109144/ |
|
|
|
944Driver
Member
159 Posts |
Posted - 2003/04/10 : 00:29:43
|
Det svåra i ett bilsteg känns som DC/DC omvandlaren som måste till om man ska ha mer än 15W och låg distorsion, 12-14,4V räcker inte till så mycket mer även med bryggkoppling.
//Magnus |
|
|
|
Petter
Member
129 Posts |
Posted - 2003/04/10 : 08:30:10
|
Menade inte att nervärdera, men du skrev ju själv:
quote:
Men måste erkänna att jagf hajjar ganska noll av "schemat"
 |
/Petter Lind
"Friskt lödat, hälften brunnet." |
|
|
|
Parasite
Member
734 Posts |
Posted - 2003/04/10 : 19:14:23
|
Petter, det är lungt, jag är tyvär lite väl avdankad då det gäller elektronik-schema. Brukar va noll problem om man ser "alla kopplingar" alltså nästintill kretskortlayout, har en förmåga att inte fullt ut förstå alla detaljer om man inte har allt från a till ö. Och måste villigt erkänna att jag är ganska lost när det gäller förstärkare.
Hade jag blivit arg så hade du märkt det. =) |
