 Posted - 2010/11/28 : 18:12:06
|
I denna länk på vinylforumet visade jag upp min dunderfula prototyp till tonarmsbygge med thorensplint: http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=82036
Nu när jag lite försiktigt har påbörjat prototyp 2 av tonarmen tänkte jag att det kanske är läge för en liten bildtråd. Tyvärr har jag inte så mycket tid att ägna åt bygget så jag är rädd att det kommer att gå långsamt  Men i alla fall....
Till att börja med vill jag än en gång förtydliga att idén att använda golfbollar som tonarmslager kommer från William Firebaugh och hans Well Tempered Amadeus: http://www.welltemperedlab.net/welltemperedlab/. Det rör sig alltså om en fräck idéstöld.
Nåja, vi börjar väl med råvarorna...

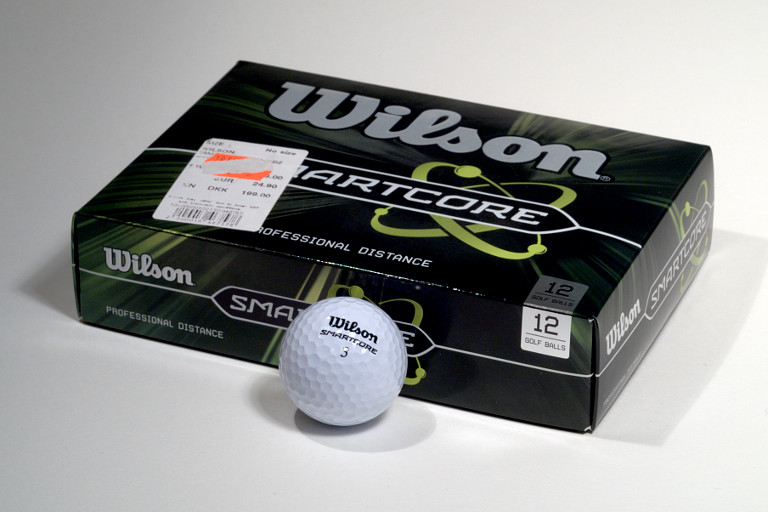

För en som aldrig rört en golfklubba (annat än på en minigolfbana (förlåt - bangolf heter det visst )) var det inte helt enkelt att inse var man hittar golfbollar, men till slut hittade jag ett paket på Stadium till reapriset 99 kr, tror jag det var:
12 tonarmslager för 99 kronor är väl inte illa
Men en tonarm består ju inte bara av lager. Den ska ju ha en arm också:

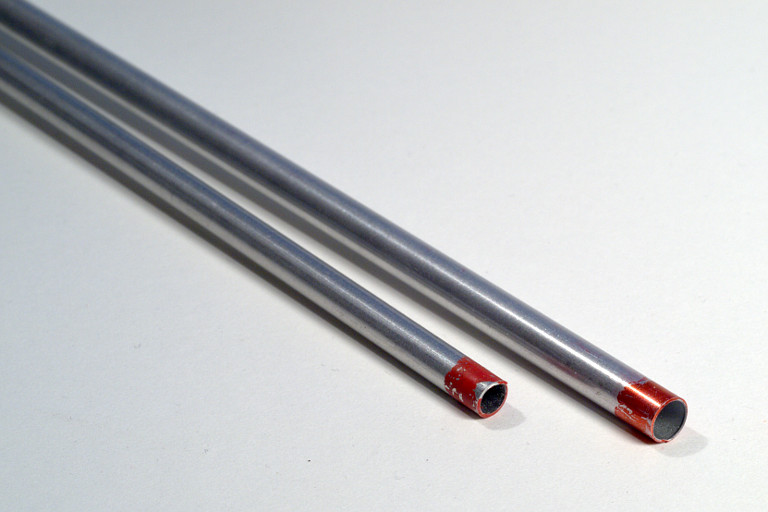

Aluminiumrör från Wentzels. 50 cm långa och 6 mm respektive 8 mm i diameter. Det röda är Wentzels prismärkning och betyder 38 kr.
Min första prototyp använde 8 mm-röret men nu tänkte jag ta den lite smalare. Blir kanske lite mindre stadigt, men å andra sidan något lättare.

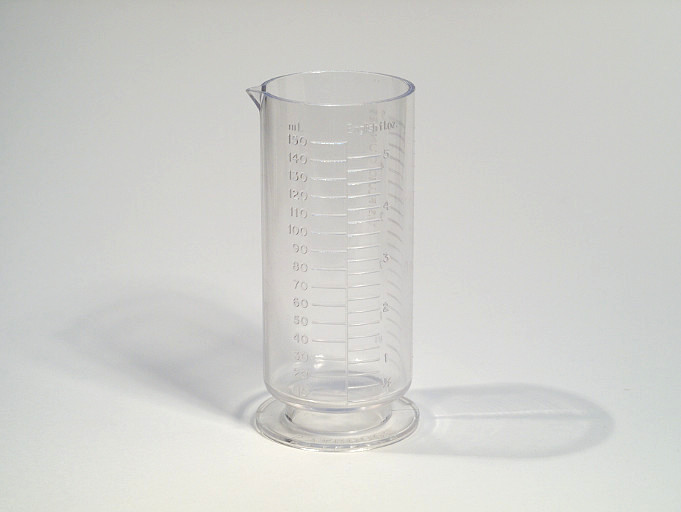

Den sista råvaran som jag tänkte visa upp idag är ett mätglas (i plast) från Paterson:
Hur det ska användas får ni gissa...  |
Bra ljud är bättre än dåligt. |
|
|
bearwik
200.000-klubben
4289 Posts |
|
|
Quadophile
Member
199 Posts |
Posted - 2010/11/28 : 18:46:44
|
| Helt rätt, bearwik! Skickligt! |
Bra ljud är bättre än dåligt. |
 |
|
|
Quadophile
Member
199 Posts |
Posted - 2010/11/28 : 19:08:02
|

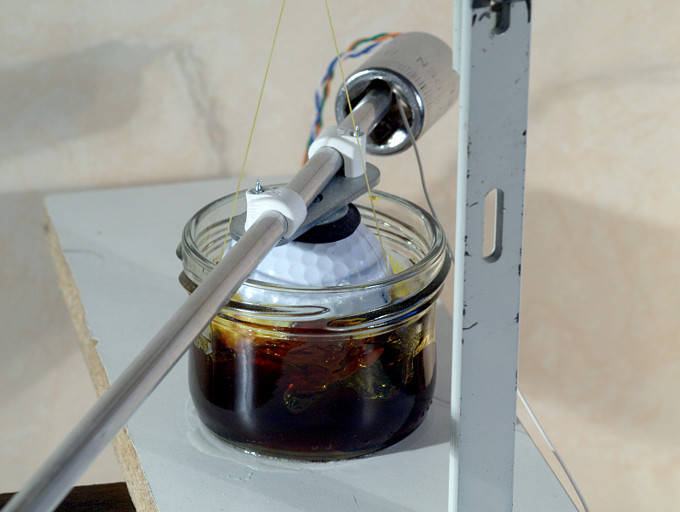

I prototyp 1 fäste jag tonarmen vid golfbollen med hjälp av ett krångligt paket av gummiringar, metallbrickor, kabelklämmor och skruvar:
Inte helt enkelt och inte helt stabilt. Jag funderade på om det vore bättre att borra ett hål i bollen. Nackdelen med det är att tonarmens rörlighet i vertikal ledd blir mindre, eftersom den lättare tar i kanten på burken...
Medan jag funderar på detta upptäcker jag att Firebaugh har kommit med en ny spelare som han kallar Simplex där tonarmsröret går igenom ett hål i golfbollen! Suck! Aldrig får man vara först med någonting

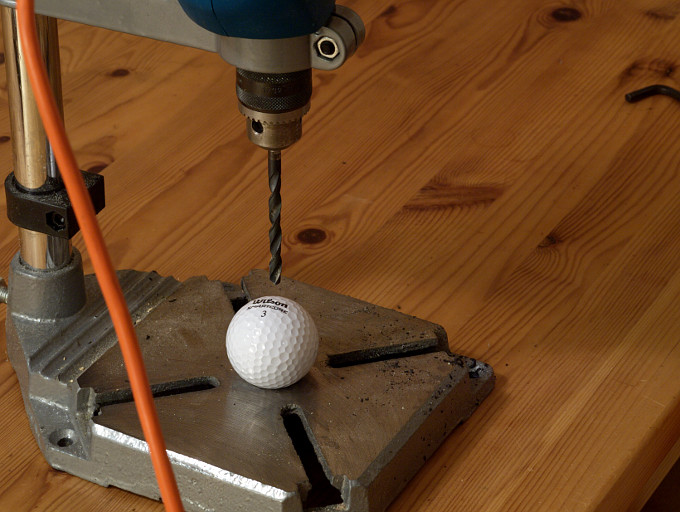

Hursomhelst så borde det ju uppenbarligen fungera, så det var bara att lägga bollen under borren:
Jo, det verkar fungera bra. Jag borrar ett 6 mm hål för röret som är 6 mm. Golfbollen är fylld med något sort svart gummiliknande gunk som griper ett rejält tag om röret. Faktum är att jag behöver en polygrip för att orka dra igenom det. Rör och boll känns sedan som en hopgjuten enhet. Perfekt!

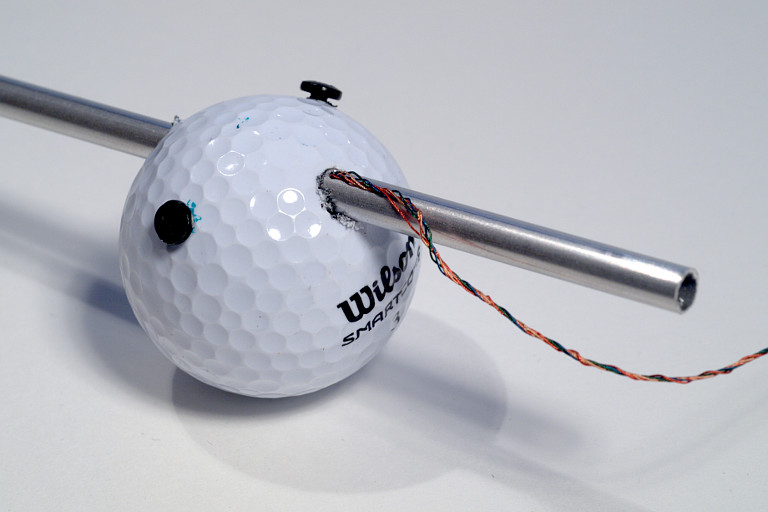

Sen borrar jag två mindre hål och drar igenom tonarmskabeln från Svalander. Så här blev det:
Två öron fick den också. Där fäster jag förstås tråden som bollen ska hänga i.

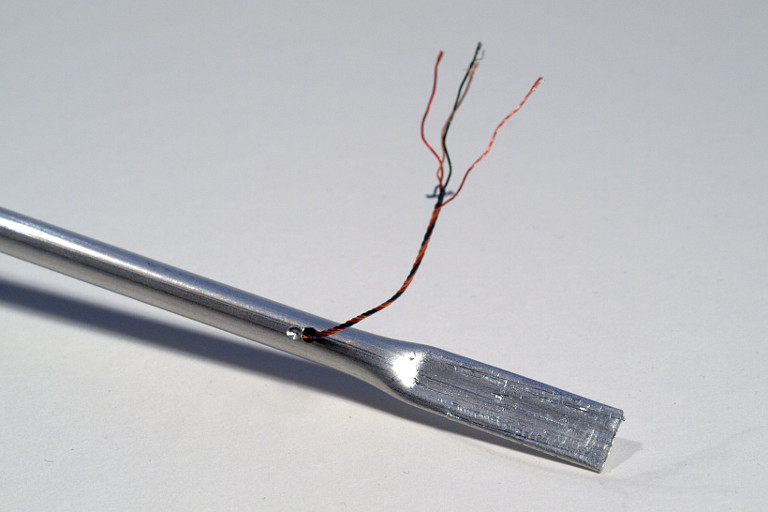

Andra änden blir tillplattad. Det är svårt att få det snyggt. Undrar vad man ska använda för det. Jag har inte kommit på något annat än en stor polygrip, men det blir märken efter tänderna. Kanske om man lägger något emellan...
Men det här får duga för prototyp 2. |
Bra ljud är bättre än dåligt. |
|
|
|
bearwik
200.000-klubben
4289 Posts |
|
|
Quadophile
Member
199 Posts |
Posted - 2010/11/28 : 19:22:13
|
Bearwik: quote:
Gissar att en golfboll ska flyta i silikon där.
Jo, det var precis min tanke. Mätglaset verkar ha precis rätt innermått för bollen och lite silikon. Men jag har inte riktigt klurat ut exakt hur jag ska fästa det i tonarmsplattan. Det blir lagom att grunna på under veckan så får vi se om jag hinner med lite tonarmsbygge nästa helg.
Nu är det söndagsmiddag som gäller. Fisk och skaldjursgryta med aioli!  |
Bra ljud är bättre än dåligt. |
|
|
|
bearwik
200.000-klubben
4289 Posts |
|
|
opethic
Member
2890 Posts |
|
|
Quadophile
Member
199 Posts |
Posted - 2010/11/28 : 22:19:39
|
Ja, du har naturligtvis helt rätt, bearwik. Jag måste skaffa mig ett skruvstäd.
Tack för glada tillrop, opethic! |
Bra ljud är bättre än dåligt. |
|
|
|
Tobbe_L
Klubbmästare i AÖ
9028 Posts |
Posted - 2010/11/29 : 06:45:52
|
Kul bygge
Ett litet skruvstäd med plana backar så blir det nog lite lättare att få det snyggt |
Jag är inte dum....
Jag har bara otur när jag tänker |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2010/12/04 : 08:45:50
|
quote:
Det är svårt att få det snyggt.
.....en stor polygrip, men det blir märken efter tänderna. Kanske om man lägger något emellan...
Två plast bitar från någon burk eller liknande kanske!
"Simplest Is Best"
|
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
Quadophile
Member
199 Posts |
Posted - 2010/12/05 : 16:03:47
|
Tack för era tips!

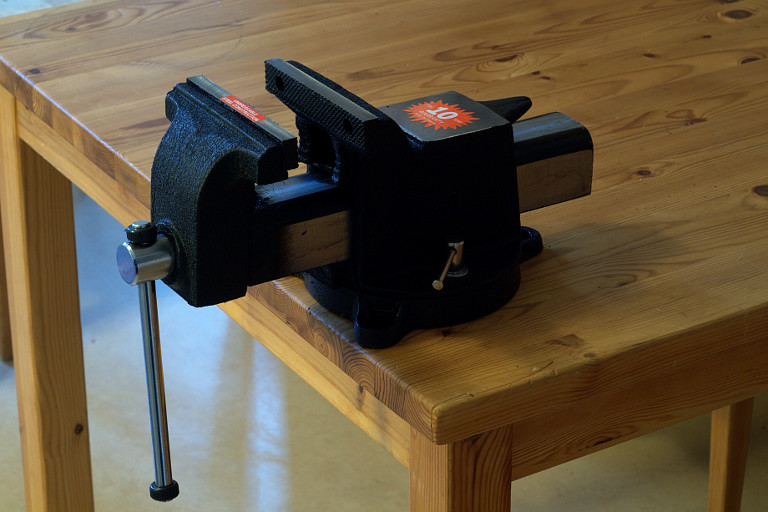

Det bidde ett skruvstäd. Fast inte så litet:
Såg mycket mindre ut i butiken
Det var i alla fall tungt att släpa hem.
Men det kan vara bra att ha till annat också.
Tyvärr blev det jobb i helgen så jag har inte hunnit med tonarmen något.
Jo, en sak har jag hunnit med. Jag har bestämt att ge den ett namn. Dels som en tribut till Firebaugh och hans Well Tempered Amadeus men också för att jag under tiden lyssnat mycket på detta:
så har jag bestämt att kalla den för
Wolfgang |
Bra ljud är bättre än dåligt. |
|
|
|
Tobbe_L
Klubbmästare i AÖ
9028 Posts |
Posted - 2010/12/05 : 16:09:49
|
| O jag som trodde den skulle få heta Wilson |
Jag är inte dum....
Jag har bara otur när jag tänker |
|
|
|
modernman
Member
278 Posts |
Posted - 2011/08/14 : 14:09:36
|
| Är lite nyfiken på hur det går med tonarmen. Kommit något längre? Några bilder? |
|
|
|
Gubben i Kalmar
200.000 klubben
2446 Posts |
Posted - 2011/08/14 : 21:32:55
|
Instämmer med föregående talare; "Är lite nyfiken på hur det går med tonarmen."
|
Tommy Björklund
fam_bjorklund@msn.com |
|
|
|
sladdbarn
Member
2845 Posts |
Posted - 2011/08/15 : 07:53:26
|
| Så det går att använda golfbollar till något vettigt trots allt. Kul bygge. |
