solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  18:01:27  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Som en del kanske har följt bla via denna tråd http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=82301,
har en del trevande försök gjorts med Frequency Allocator mm för att för alltid kasta ut allt vad filter och kompensering heter i allt annat än den digitala domänen, dvs i datorn.

Här kommer redovisningen.
(Själva HolmImpulsemätningarna har analyserats/gjorts om, men principen med Allocator förblir den samma.)

Jag passar på att tacka Bernt Jansson för allt benäget stöd under resan. Även Bengt Dahlberg skall ha stort tack för diskussionerna kring bandkarakteristik mm samt Joda för kritiken vad det gäller HolmImpulsemätningarna.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/05 00:28:24

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  18:01:44  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Ljudanläggningen:
Media ligger på en NAS (QNAP TS210).

Avspelning sker med en laptop (Vista på tx1000) med:
JRiver Media Center,
Jack,
Frequency Allocator,
Frequency Arbitrator.

Ett USB-ljudkort (E-MU 0204) står för D/A (fyra kanaler ut).

Basdelen återges av två stycken h-basar med tre Alphor 15A i varje.
Alphornas fs är intrimmat till 25 Hz mha adderande av en polymermassa.
Varje element är matat med varsin GainClone.

"Diskanten" återges med två stycken fulltons bandhögtalare matade med varsin Douglas Self Trimodal


Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/03 18:39:06
Go to Top of Page

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  18:01:54  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Elementet uppmätta var för sig på 70 cm avstånd:


Mätningen gjordes med HolmImpulse med samma ljudkort enligt ovan.
Utnivån till basdelen kunde jag därför sänka på analogsidan för att matcha de båda elementens respons.

Man ser den typiska h-baffelsvaret hos basen (röd kurva) samt den karakteristiska bandsvaret hos "diskanten" (brun kurva) mellan 3 och 13 kHz (det senare var ju anledningen till att jag ramlade in på detta äventyr)

Dessa två kurvor exporterades sedan som frd-filer.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/03 18:47:59
Go to Top of Page

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  18:02:04  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply

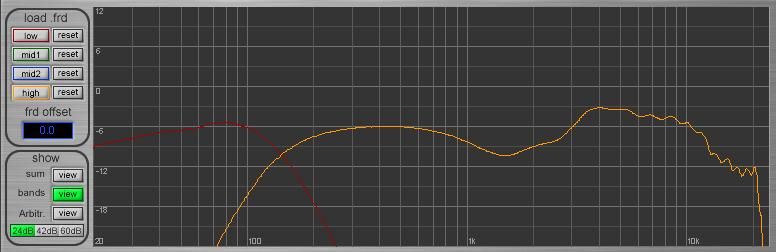

Filerna importerades som sagt till Frequency Allocator:


Delningen sattes till 120 Hz och 4:de ordningen:


Grupplöpstidkompensering sattes också den till 120 Hz och 4:de ordningen i Phase Arbitrator (streckade kurvor):

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/03 20:08:00
Go to Top of Page

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  18:02:14  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Total filterkurva så här långt:


och förväntat frekvenssvar:


Med dessa inställningar:


Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/03 20:37:33
Go to Top of Page

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  18:02:25  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Sammanlagt (dvs förväntat) frekvensvar för basarna med Eq:


Sammanlagt (dvs förväntat) frekvensvar för "diskanterna" med Eq:

Högtalarfronterna står kant i kant, så baselementen är 25 cm bakom diskanterna; diskanterna fördröjs med 0,73 ms.


Sammanlagt (dvs förväntat) totalt frekvensvar:

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/03 20:53:19
Go to Top of Page

Joda
fd. David_Web, Klubbmästare, Svavel

1407 Posts

Posted - 2011/01/03 :  20:04:34  Show Profile Send Joda a Private Message  Reply
Jag skulle inte använt gating.
Båda dina mätningar är invalida under 700Hz för basen och 3k för diskanten.

Is that him?
That's the buffet table.
Well, how can we be sure unless we question it?

The D just stands for digital. The amp turns itself on and off between notes to save power.
Yeah! I love reading, and my head isn't even close to the shape of an egg!
It's more the shape of an apple, or maybe an orange, but a BIG orange, more like a grapefruit really...

Är klubbmästare i SVAVEL.
Go to Top of Page

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/03 :  20:10:21  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Tack. Ska kolla upp det.
Joda, du har PM.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/03 20:12:34
Go to Top of Page

solhaga
100.000-klubben

2640 Posts

Posted - 2011/01/05 :  00:27:49  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Här är nya mätningar med HolmImpulse helt nära respektive högtalares front.
Frequency Smoothing med 1/N, N = 3.

EQ justeras givetvis efter detta men det redovisar jag inte här.

Vad som återstår nu är kontrollera tidskompenseringen samt att med hjälp av det gamla ljudkortet (E-MU 0202) på en annan PC kontrollera hela kedjan.

Medlemspresentation.
Senast lyssnat.
Instagram.

Edited by - solhaga on 2011/01/05 00:29:50
Go to Top of Page
