| Author |
 Topic  |
|
mayday
350.000-klubben
8338 Posts |
 Posted - 2011/12/16 : 00:18:11
|
Kollade på billig ebay regulator kort...är 0.04mV lågt "noise"?
Vill iofs helst bygga själv...känns liksom bättre på nåt sätt  |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
 |
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2011/12/16 : 09:19:54
|
| Bygg med LM317 då. |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 09:46:54
|
Det var tanken, antingen enkelt, men helst den bättre TPR.
OM jag fattat saken rätt så får regulator 2 i kretsen ett lättare jobb tack vare regulator 1, och ger därför ifrån sig mindre "bröte" i strömmen.
Sen tänker jag på det här med kylning, har redan små TO-220 kylare men eftersom många rapporterar att LM317 blir väldigt varm när den matar SAA7220 så undrar jag hur det ser ut med TPR? Ska man sätta rediga kylare på båda regulatorerna i kretsen? |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 11:20:42
|

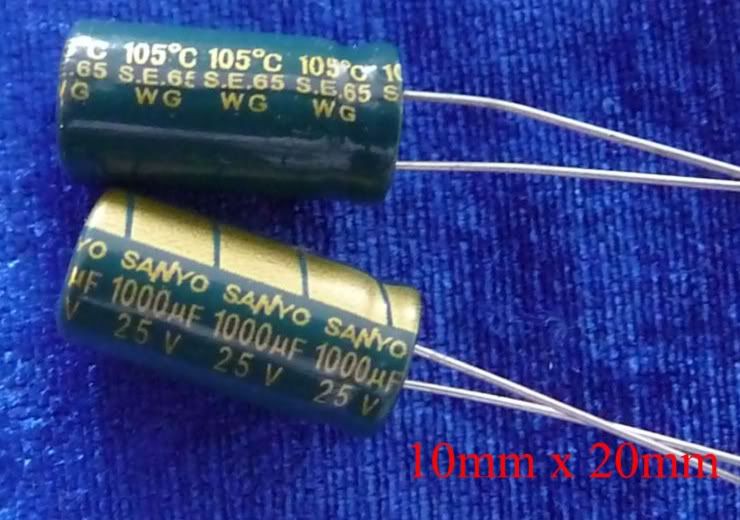

Idag får jag förhoppningsvis dessa kondensatorer som ska sitta under PCB:et parallellt med de 3 smoothing caps innan reggarna som inte ersätts med en 22000uF TSU
De som sitter där nu är på:1000uF, 470uF och 330uF.
Nya värden med parallella:2000uF, 1470uF och 1330uF
Byter ut de Nichicon MUSE bipolar som sitter efter opamparna mot 4,7uF MKP 3%
Plockar bort den 680pF SMD(som inte resulterar i låst frekvens) mot 122pF <1% Silver Mica som kommer resultera i låst frekvens.
Vad gäller regulator så lutar det åt TPR. Osäker på värden för LED1, R1 och R2 samt ev konding mellan pos och gnd på utgångssidan och värde på denna.
Tack till Nicke för tips om och hjälp med detta schema!!
|
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
Bernt Jansson
400.000-klubben
19763 Posts |
Posted - 2011/12/16 : 11:43:32
|
| Vad blir det för spänningsfall över en TPR? Borde bli dubbelt mot det vanliga, kolla om inspänningen räcker till det! |
MVH Bernt Mitt system
"Det enda man kan vara praktiskt taget säker på är att en rak tonkurva alltid är fel." - Ingvar Öhman
Jobbar för Jorma Design och gillar bashorn
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 11:46:17
|
quote:
Vad blir det för spänningsfall över en TPR? Borde bli dubbelt mot det vanliga, kolla om inspänningen räcker till det!
Det bör den göra, antingen plockar jag DC före 15V reggarna i spelaren eller så använder jag en av de 10VA 1x9Vac trafos jag har.
Ut ska ju vara så nära 5V som möjligt. |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 12:44:27
|
| Sanyo kondingarna kom inte idag, kanske på måndag. Ska försöka få tummen ur att löda lite idag iaf. |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
johan1
Member
83 Posts |
Posted - 2011/12/16 : 15:13:20
|
Jag har ändrat en del i en Marantz cd40. Ett stort lyft jag upplevde var att ta bort kond 2705, 2706, 2709 och 2710 i nätdelen och ersatte dem med en rc-länk på största sekundär spänningen på nätdelen. RC länken med 2,2uF WIMA MKP och 100ohms motstånd.
Efter regulatorn bytte jag 2704, 2708, 2712, 2714 och 2716 till Vishay kondn 220uF radiella.
Satte också en 220uF över zenerdioden 6572 som ibland brusar.
Detta gjorde bra lyft!
Angående mute anslutningen på ben 18 på chipet, görs inte det och samtidigt den NOS kopplas kommer det brusa vid låtbyte osv. |
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 17:14:29
|
quote:
Jag har ändrat en del i en Marantz cd40. Ett stort lyft jag upplevde var att ta bort kond 2705, 2706, 2709 och 2710 i nätdelen och ersatte dem med en rc-länk på största sekundär spänningen på nätdelen. RC länken med 2,2uF WIMA MKP och 100ohms motstånd.
Efter regulatorn bytte jag 2704, 2708, 2712, 2714 och 2716 till Vishay kondn 220uF radiella.
Satte också en 220uF över zenerdioden 6572 som ibland brusar.
Detta gjorde bra lyft!
Angående mute anslutningen på ben 18 på chipet, görs inte det och samtidigt den NOS kopplas kommer det brusa vid låtbyte osv.
Ska kika det du skriver.
RC-länk, då menar du motstånd och kondensator i serie? Satte du RC-länken över dioderna så som kondningarna på originalschemat ser ut?
Tack för tipset med zener-dioden, enligt schema sitter det en 47uF över normalt. Undrar om det skulle funka lika bra med 470uF Rubycon ZLH eller ellyt polymer(sanyo) 270uF? Är det ok med 16V kondning(är ju på 10V rail den sitter)?
Ang. NOS mod så gör jag nog ingen sådan.
Vad jag läst så är SAA7220 så dåligt och smutsar ned så mkt i strömmen att det är därför det låter dåligt. Om man ger SAA7220 egen dedikerad regulator/helt egen PS så ska TDA1541 låta bättre med översamplingen från SAA7220 kvar.
Efter reggarna sätter jag nog 470uF Rubycon ZLH, antingen som ersättning eller parallellt med befintliga. |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 17:31:00
|
Blir ingen lödning idag, fästmön bakar och jag brukar löda vid köksbordet.
Men bullar är ju gott!! =) |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 18:49:38
|
Börjar dra ihop sig till en lösning på regulator frågan
BOM for TPR:
IC 1 & 2: LM317T
R1: 100R 60-552-06
R2: 120R 60-552-08
R3: 2R7 60-551-76
LED 1-3: 1,85V 75-064-09
C1: 100nF MKT
C2 & C3: 100uf/16V billiga ej låg imp. 67-040-09
Åter ett stort tack till Nicke för hjälpen!!! |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
Edited by - mayday on 2011/12/16 19:32:00 |
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/16 : 20:16:29
|
quote:
Blir ingen lödning idag, fästmön bakar och jag brukar löda vid köksbordet.
Men bullar är ju gott!! =)
Kommer få rulla i säng ikväll |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/17 : 18:04:46
|
Gamla 680pF DEM cap:en
Nya 122pF < 1% tolerans (tack Bernt Jansson!)
Det ser tajt ut mellan öar och ledare, men där är ingen kortis någonstans  |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/17 : 18:31:14
|
Första observation av att låsa frekvensen i TDA1541A's oscillator:
Klart märkbara förbättringar av ALLT. Mest märkbart är dock dynamiken, basen(djuuuup), detaljríkedom samt ren spelglädje :)
|
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/18 : 02:47:02
|
Det var meningen att dessa skulle i spelaren och ersätta Nichicon MUSE Bipolära idag. Men pga deras storlek måste ledarna isoleras, beställer mer krympslang på måndag.
 |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
FForsman
100.000-klubben
2593 Posts |
Posted - 2011/12/18 : 09:42:44
|
quote:
Men pga deras storlek måste ledarna isoleras, beställer mer krympslang på måndag.
Eller gör ful-varianten och stjäl höljet från en annan kabel, så slipper vi vänta på nästa uppdatering.
/mvhff |
Ett forum blir till det som medlemmarna bidrar med. Skriv!
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/18 : 12:27:48
|
quote:
Eller gör ful-varianten och stjäl höljet från en annan kabel, så slipper vi vänta på nästa uppdatering.
Det tänkte jag inte ens på.
Får se vad jag kan hitta på, annar har jag nog krympslang på onsdag, senast torsdag.
Eftersom jag, som det verkar, kommer få förlänga benen på dem så kan det vara bäst att använda krympslagn iaf? |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
bugared
Member
135 Posts |
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/19 : 00:32:22
|
Beställt nyss(inte bara till dessa cd-spelare):

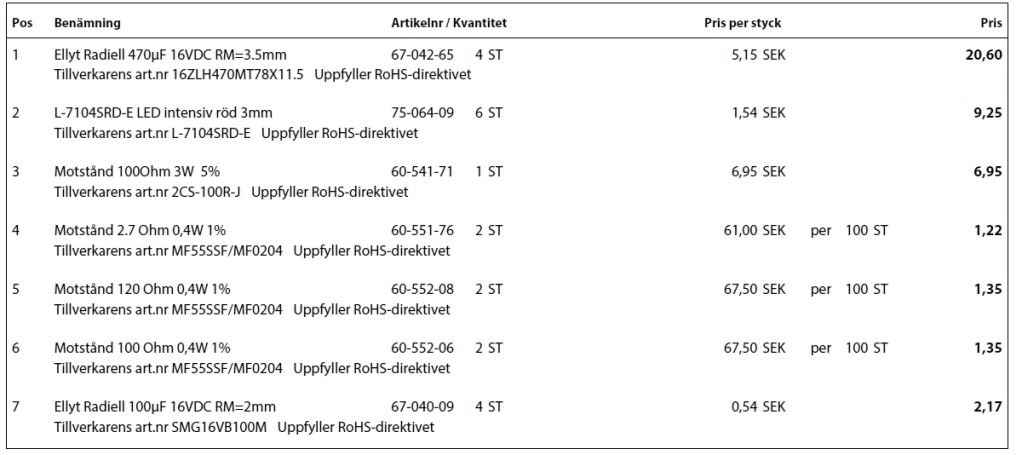

ELFA:

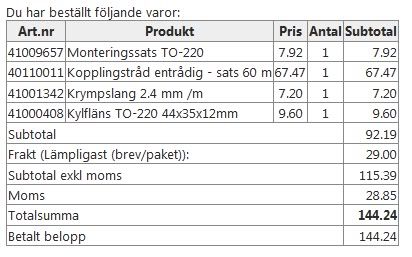

Electrokit:
 |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/19 : 00:33:51
|
quote:
Apropå nätdel så köpte jag en sådan här till min Squeezebox med ett fantastiskt resultat vilken skillnad på ljudet framför allt basen !
http://www.teddypardo.com/DIY/SuperTeddyReg.html
Blir att försöka bygga en till att börja med, blir billigare och roligare(om det funkar) |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/19 : 01:05:13
|
Beställa i veckan, förhoppningsvis på tisdag:
Clock 11.2896Mhz med /2 /4 out (bara att koppla en av de många EI trafos jag har till den). /2 signal ut gör att man kan ge TDA1541 klocka från denna med samt SAA7210(vet inte om det är möjligt om det sitter ett SAA7310 i spelaren, det får jag forska på)
10PCS 270uF 16V SANYO SEPC OSCON SOLID CAPACITORS(till de digitala kretsarna)
1PCS AC 220V 30W DESOLDERING IRON(lödkolv med ihåliga spetsar och inbyggd pump )
PCB TDA1541 / TDA1541A ( CS8412 / CS8414 + SAA7220) 1st(DAC-PCB för TDA1541/SAA7220, bör ge liknande ljud från datorn som det jag gillar från den moddade cd-spelaren)
2 pcs LM317T LM317 Voltage Regulator include Radiator
2 pcs LM337 Adjustable Voltage Regulator incl radiator |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
Edited by - mayday on 2011/12/19 11:41:12 |
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/19 : 15:14:09
|
Inga nya komponenter idag.
Blir till att lyssna på musiken som flöder ur den delvis moddade CD-60'n |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/20 : 03:11:12
|
| Håller tummarna för att komponenterna till TPR:en kommer i morgon(idag eg med tanke på vad klockan är) samt lite annat smått och gott jag väntar på |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/20 : 16:05:23
|
Petat i MKP 4,7uF 3%
Hade inte krympt klart krympslangen på detta kort(kamerabatteriet dog)
I spelaren
De ersatte dessa:
 |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
mayday
350.000-klubben
8338 Posts |
Posted - 2011/12/20 : 19:02:00
|
Detta var faktiskt med ett bra lyft i ljudet
Kanske inte så konstigt med tanke på att de sitter efter opamparna i signalvägen...
Jag måste säga att jag är mäkta imponerad över vad dessa gamla maskiner ger i välljud med än så länge relativt enkla ingrepp!
Ännu mer stampa takten och spela luft-trummor nu hehe
Sen blev ljudet mjukare utan att tappa dynamik eller detaljer...helt klart en bra mod. |
DIY:are som håller på att dras ned i rör-träsket
Mayday DIY Blogg
http://maydaydiy.wordpress.com/
|
|
|
|
