solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/09 :  15:19:21  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Trimodalkortet:


Slipning av MFs kylfläns för att få bra termisk med Trimodals primära kylplatta:


Nätdel med snubbad Graetzbrygga någonstans under alla kablar:

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/09 :  15:27:31  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Locket av på ena sidans GC-steg:


Någon gång i framtiden skall de få varsin transformator. Tror dock detta räcker till:

I väntan på den uppgraderingen får också kablaget vänta på sin direktinkoppling. Monterade in nytt kablage till basarna och sammankopplade det hela lite temporärt.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/09 :  15:34:15  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Lådan till GC:na är mycket enkelt gjord, nästan rent av extremt enkelt gjord - den skall ju ändå inte synas , så varför lägga tid på det?

På en en bit IKEA bänkskiva bockades en plåt och kylflänsarna skruvades fast i träskivan:


och ett lock bockades till:


Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  17:48:47  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Diskanterna är min tredje generation av bandhögtalare.
Första var en modifiering av High Fidelitys Tagliatelle som jag byggde 1997. Åtta band mellan 9 rader av magneter i en svag böj. Sammanlagt vägde banden 38 gram!



När så yngste sonen skulle göra sitt specialarbete på gymnasiet för 5 år sedan med svävande tåg passade jag på att beställa lite Neodym-magneter.

Mycket experimenterande under något års tid ledde ingen vart, andra generationen nådde aldrig färdigställande. För svagt magnetsystem, för smala band, för många band, ingen dipol.

Först när Bengt Dahlbergs artikelserie började dyka upp på googlingarna började jag förstå hur man borde bygga.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.

Edited by - solhaga on 2012/09/29 17:51:48
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  19:55:19  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Lite större (40x20x10)och kraftigare (N42) magneter inhandlades.
32 st monterades på 5 mm järnbalkar:

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

AlfaGTV
500.000-klubben

4556 Posts

Posted - 2012/09/29 :  20:02:50  Show Profile  Visit AlfaGTV's Homepage Send AlfaGTV a Private Message  Reply
Jag är förbluffad över hur mycket kunskap det finns ute i stugorna!
Med vänlig hälsning, Micke
PS Följer denna tråd med intresse!

Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  20:38:28  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply

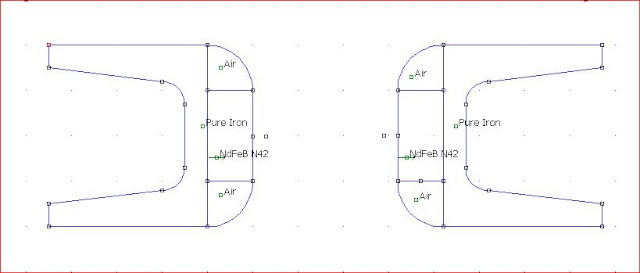

Simulering gav följande fält:


Fältvariation i lufgapet:



Med tanke på variationen gjordes banden med olika bredd på ledarna:

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  20:51:15  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
@AlfaGTV: Tack så mycket.

De två profilerna göts in i en blomkruka och placerades i tv-rummet:


Här syns en av mina gamla basar, inte den längst till höger - det är en kakelugn.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.

Edited by - solhaga on 2012/09/29 21:56:16
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  20:56:34  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Ungefär här i tiden, sommaren 2009, blev jag medlem på detta forum.
Så en del av det som följer kanske känns igen.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  22:16:21  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Sedan följde tre år med foruminspirerade baslösningar:









och bafflars varande eller inte varande:










Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/09/29 :  22:20:43  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply

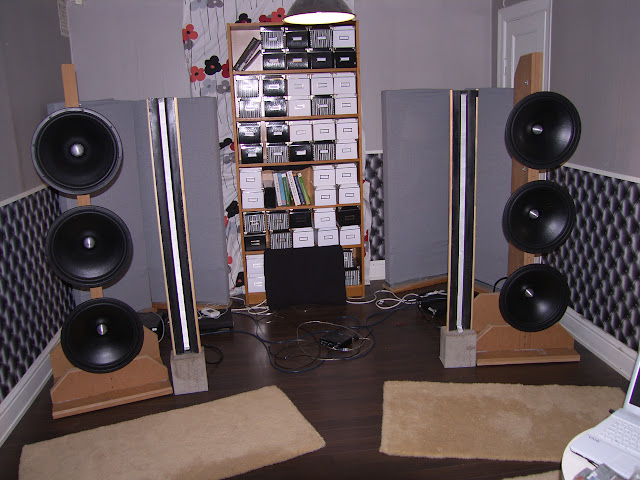

Till sist hamnade jag här:



Tycker fortfarande att det är extremt enkelt.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

AlfaGTV
500.000-klubben

4556 Posts

Posted - 2012/10/10 :  15:11:21  Show Profile  Visit AlfaGTV's Homepage Send AlfaGTV a Private Message  Reply
Inspirerat av Jamo 909? Elementen ser liknande ut!

MVH /Micke

Junepes uttryck "mindlessness" beskriver ett underskattat tillstånd
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/10/10 :  16:52:20  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Snarare Soulsonic Impulse Limited Edition samt Forsman D2-10.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/11/21 :  20:56:25  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Banddipolerna är nu bytta till linjespelare i form av CBT:er:


Den något vingliga vägen hit är beskriven här.
Kommer att spela med dessa ett tag, experimentera med toe-in och delningsfrekvenser.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2012/12/17 :  21:20:16  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Fattade dock aldrig vitsen med CBT:er mot en sweetspot.
Bytte från konvexa CBT:er till konkava fokuserande. Fokus är på 280 cm. Sweetspot på 250 cm avstånd.
NU får banden sig en rejäl match!



Inte så mycket skillnad visuellt rakt framifrån, så här är två detaljbilder:


Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2013/01/06 :  13:14:20  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
För väl uppdatera min systemtråd också.
Efter liten tids spelande och lyssnande av mig och andra framkom att att ett bättre ljudbild utan hål blir det om linjespelarna står ytterst:



Jag fick också undan lite sladdar och en dator som störde ljudbilden.
Jag använder en projektor som visare. Väljer musik via trådlös mus och ett trådlöst minitangentbord vid sweetspot
Här skulle man kanske haft en padda i stället. När jag har valt musikstycke, spellista så släcker jag projektorn.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

Bobbokrull
f.d. "Robin Fischer"

2165 Posts

Posted - 2013/01/06 :  14:03:19  Show Profile Send Bobbokrull a Private Message  Reply
Jädrar vilka skapelser! Nöjd med ljudet?

Kan rekommendera en surfplatta/smartphone och via den köra och styra XBMC från datorn till stereon. Funkar ypperligt.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2013/01/06 :  15:08:02  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Jo, jag är rätt nöjd...

Jag är fast i min uppspelningslösning, men en pad som remote hade inte varit fel.
Tanken med duken är dock att jag skall slippa ha på mig läsglasögon .

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2013/01/06 :  15:26:34  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Dessutom har JRMC via pluginen Gooroomp++ möjligeten att visa aktuell låts text.
Detta via LyricsVIP, LyricsMania, MetroLyrics eller någon annan källa.
Editerar man lite i ..\Visualizations\Track Info\Gooroomp++\index.html så kan man få det riktigt snyggt.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2013/02/06 :  22:42:57  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Riktiga faspluggar i basarna, delar nu vid 400 Hz. Flyttade även in linjespelarna lite för bättre sammanhållen ljudbild.


Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

Rickard.v
Member

195 Posts

Posted - 2013/05/09 :  23:41:15  Show Profile  Visit Rickard.v's Homepage Send Rickard.v a Private Message  Reply
Intressant att se linjerna färdiga. Läste din byggtråd tidigare idag. Hur låter det då??

Denon Dali Supra.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2013/05/09 :  23:56:06  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Ja, de vann över banden. Gott att ha full respons ner till 100 Hz.
Banden hade dock bättre diskant.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2013/08/02 :  09:40:45  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Äh, råkade titta in på diyaudio.
Så det blev ett par AMT:er istället:



Delar nu vid 300 Hz.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2014/01/06 :  15:18:46  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
Resultatet av sommaren och höstens vedermödor.
Nya pelare och bafflar för basarna samt vågledare framför dubbla AMT:er:



Uppspelningsmässigt kör jag nu Fidelizer innan jag startar JRMC.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
Go to Top of Page

solhaga
100.000-klubben

2123 Posts

Posted - 2014/03/09 :  16:16:49  Show Profile  Visit solhaga's Homepage Send solhaga a Private Message  Reply
En uppdatering av mina digitala källor och deras väg till DAC:en.
Uppdateringen föranleddes av att WiMP lanserade sin PC-klient till Hifi-kvalité (lossless).

Använder dock inte Fidelizer längre, det blev för mycket strul med övriga PC-funktioner samt att inte hade någon påverkan på ljudet.

Så nedan följer hur jag fick ihop det, skrivet egentligen för min egen dokumentation skull.

Solhagas extremt enkla anläggning.
Senast skrobblat från JRMC.
